Wentylator do samolotu skróconego startu i lądowania lub do poduszkowca

Abstract

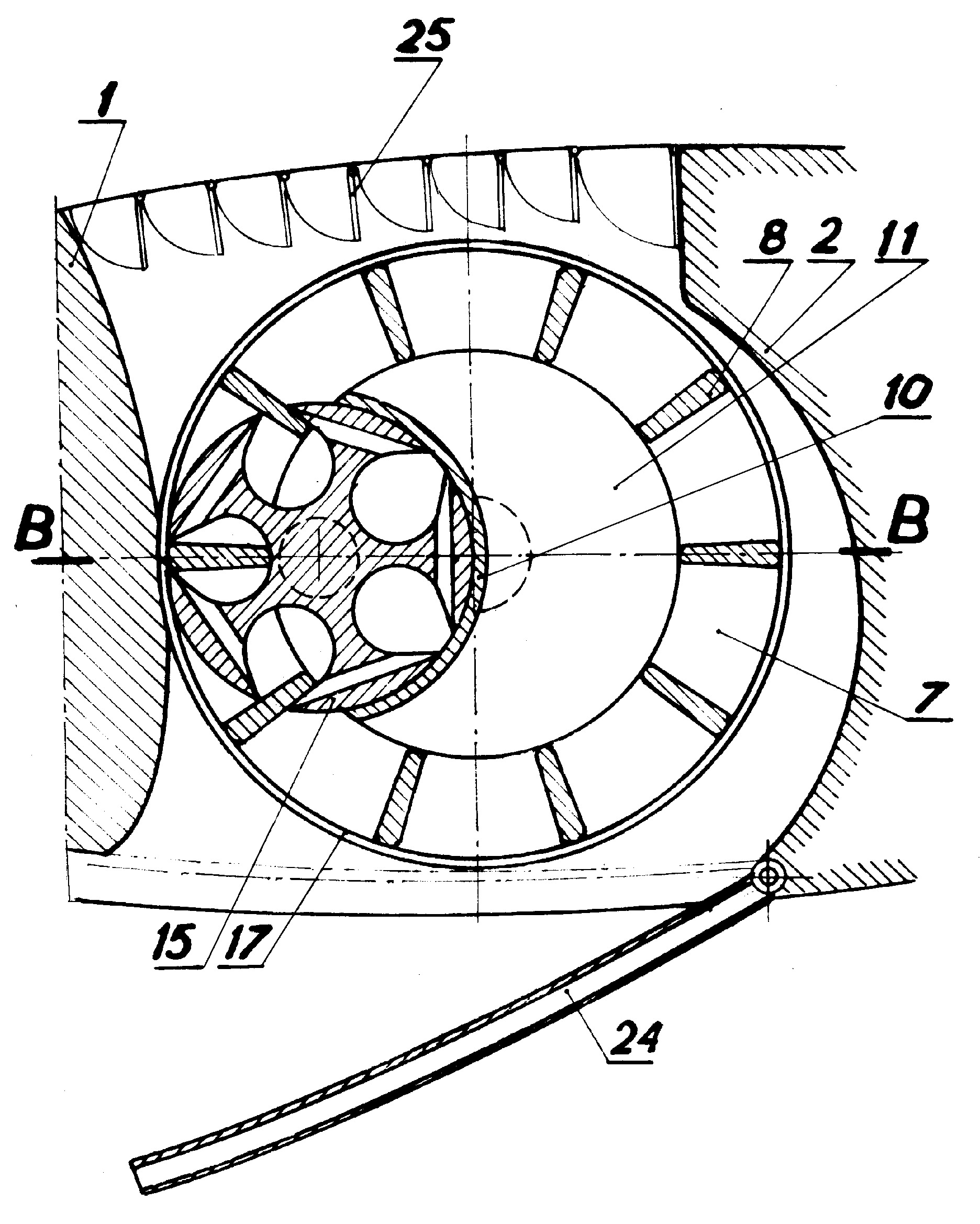

Wentylator do samolotu skróconego startu i lądowania lub poduszkowca charakteryzuje się tym, że posiada dwa wirniki styczne wewnętrznie, jeden łopatkowy z prostymi zarysu przekroju poprzecznego łopatek (8), przecinającymi się w jego osi obrotu i drugi wewnętrzny wirnik wrębowy (15) współpracujący z łopatkami (8). Wirnik wrębowy (15) ma łożyska osadzone w dwóch krążkach (11) zagłębionych w tarczach (7) wirnika łopatkowego, które łączą łopatki. Krążki (11) połączone są sztywno z osłoną walcową (10). Łożyska wirnika łopatkowego osadzone na tulejach jego tarcz (7) umieszczone są w tulejach żeber płata (1). Wzdłuż którego leży oś obrotu wirnika łopatkowego wentylatora od kadłuba samolotu do końca wydłużenia klapy. Tylna ścianka kesonu przedniego (2) ma spiralny zarys poprzeczny, tworząc kanał spiralny u wylotu zakończony klapą (24) połączoną zawiasem z płatem (1). Wentylator zastosowany do poduszkowca umieszczony jest w jego układzie na obrzeżu poduszkowca, a brzegowa osłona z pobocznicą wirnika łopatkowego tworzy kanał spiralny wymuszający cyrkulację powietrza wciągającą przy podłożu powietrze pod korpus poduszkowca wytwarzając ciśnieniową poduszkę powietrzną.
