Przyłbica ze sterowanym nadmuchem powietrza

Abstract

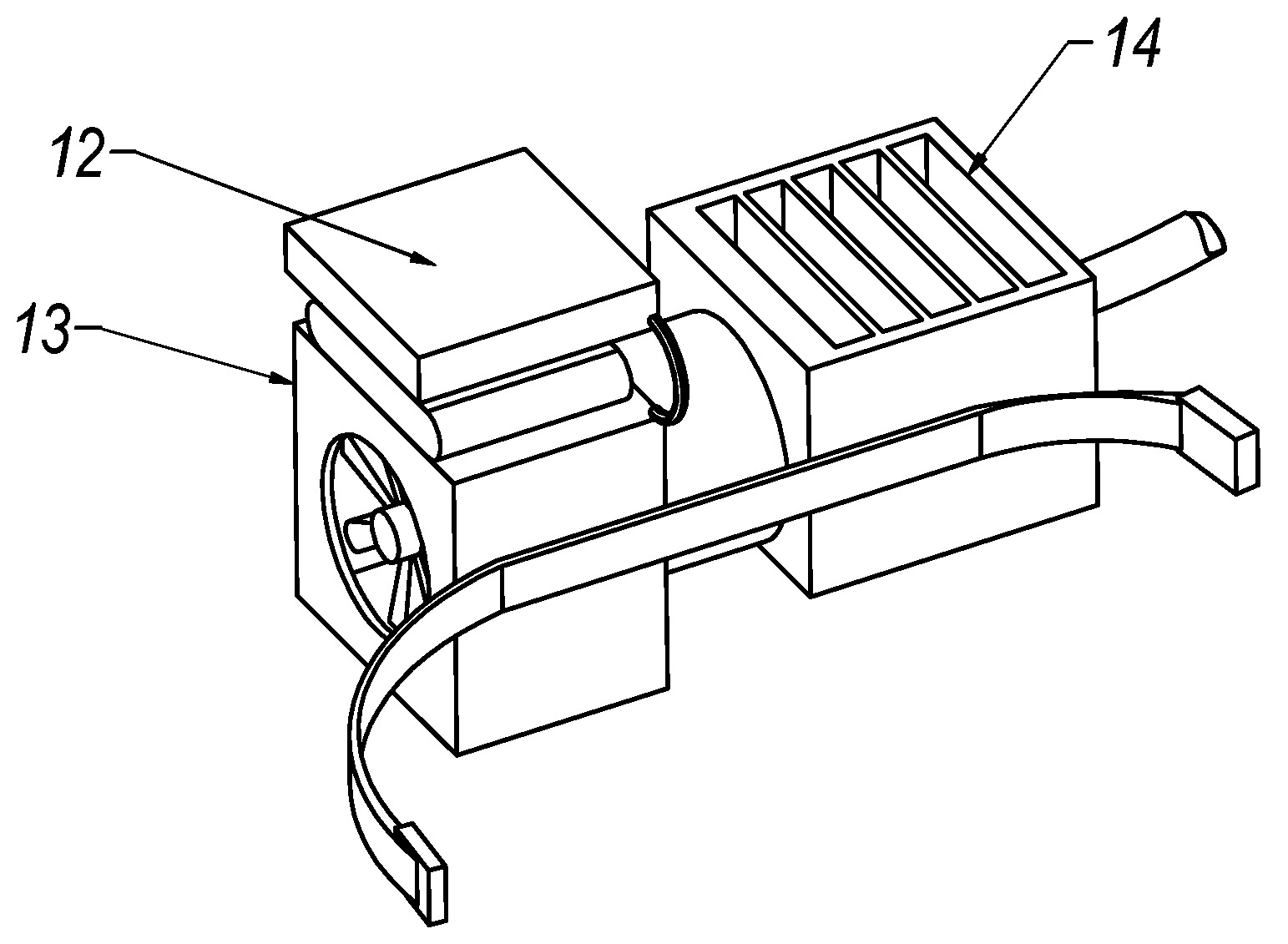

Przedmiotem wynalazku jest przyłbica ze sterowanym nadmuchem powietrza posiadająca opaskę nadmuchową. Składa się ona z opaski nadmuchowej posiadającej korpus (1) opasujący czoło użytkownika oraz z dysz posiadających korpusy (2) zamocowane do boków przeźroczystej części twarzowej przyłbicy (3). W korpusie (1) opaski znajduje się kanał z wlotem (1b, 1c). W ścianie kanału znajdują się przelotowe otwory. Na ścianie korpusu (1) opaski znajduje się prowadnica, w której znajdują się przesłony z przelotowymi otworami i uchwytami. Do uchwytów zamocowane są siłowniki. W korpusach (2) dysz znajdują się kanały z przewodami (2b). W bocznych ścianach kanałów dysz znajdują się przelotowe otwory skierowane w stronę nosa i ust użytkownika, a na bocznych ścianach korpusów (2) dysz znajdują się prowadnice, w których znajdują się przesłony (8) z przelotowymi otworami (8a) i uchwytami (8b). Do uchwytów (8b) zamocowane są siłowniki (9). Na wewnętrznej i zewnętrznej powierzchni przeźroczystej części twarzowej przyłbicy (3) znajdują się zespoły czujników wilgotności i temperatury powietrza (10, 11), które połączone są z modułem sterującym (12) zamocowanym do obudowy wentylatora nadmuchowego (13), który połączony jest przewodem poprzez filtr powietrza (14) z wlotem (1b, 1c) kanału korpusu (1) opaski oraz z przewodami (2b) kanałów korpusów (2) dysz. Moduł sterujący (12) połączony jest z siłownikami (7, 9).
