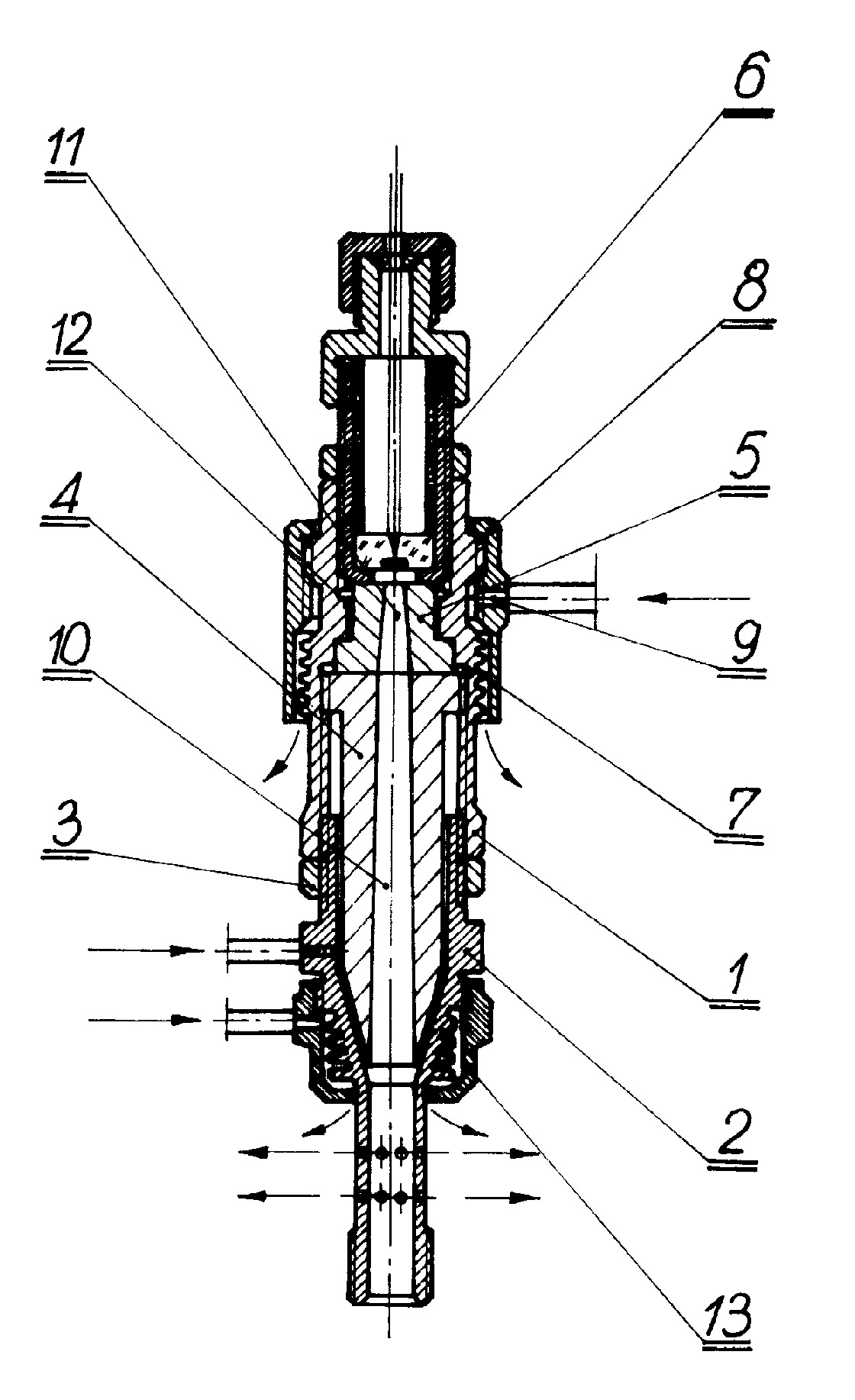

Czujnik termometru optycznego składa się z korpusu (1), który połączony jest za pomocą gwintu z tulejką (2) stożkową na jej większej średnicy zewnętrznej, której położenie względem korpusu (1) blokowane jest nakrętką (3). Ponadto korpus (1) posiada otwór o stopniowanych średnicach, przy czym na średnicy największej nacięty jest na całej długości gwint w którym osadzona jest tuleja (4) posiadająca wewnętrzny otwór (10) stożkowy o powierzchni lustrzanej i kącie stożkowym mniejszym od połowy kąta prostego. Tulejka (4) zaciska tuleję (5) posiadającą wewnętrzny otwór (11) stożkowy o powierzchni lustrzanej i kącie stożkowym mniejszym od połowy kąta prostego, zaś osie wzdłużne tulei (4) i tulei (5) pokrywają się.
Additional information
Application date
1995-01-05
WUP publication date
1998-08-31
Exclusive right number
Ru.056366
Fijałkowski, S. (1995). Czujnik termometru optycznego. https://hdl.handle.net/20.500.14629/18125
