Urządzenie do sekwencyjnego oczyszczania i odzysku ciepła ze spalin odprowadzanych kominem

Abstract

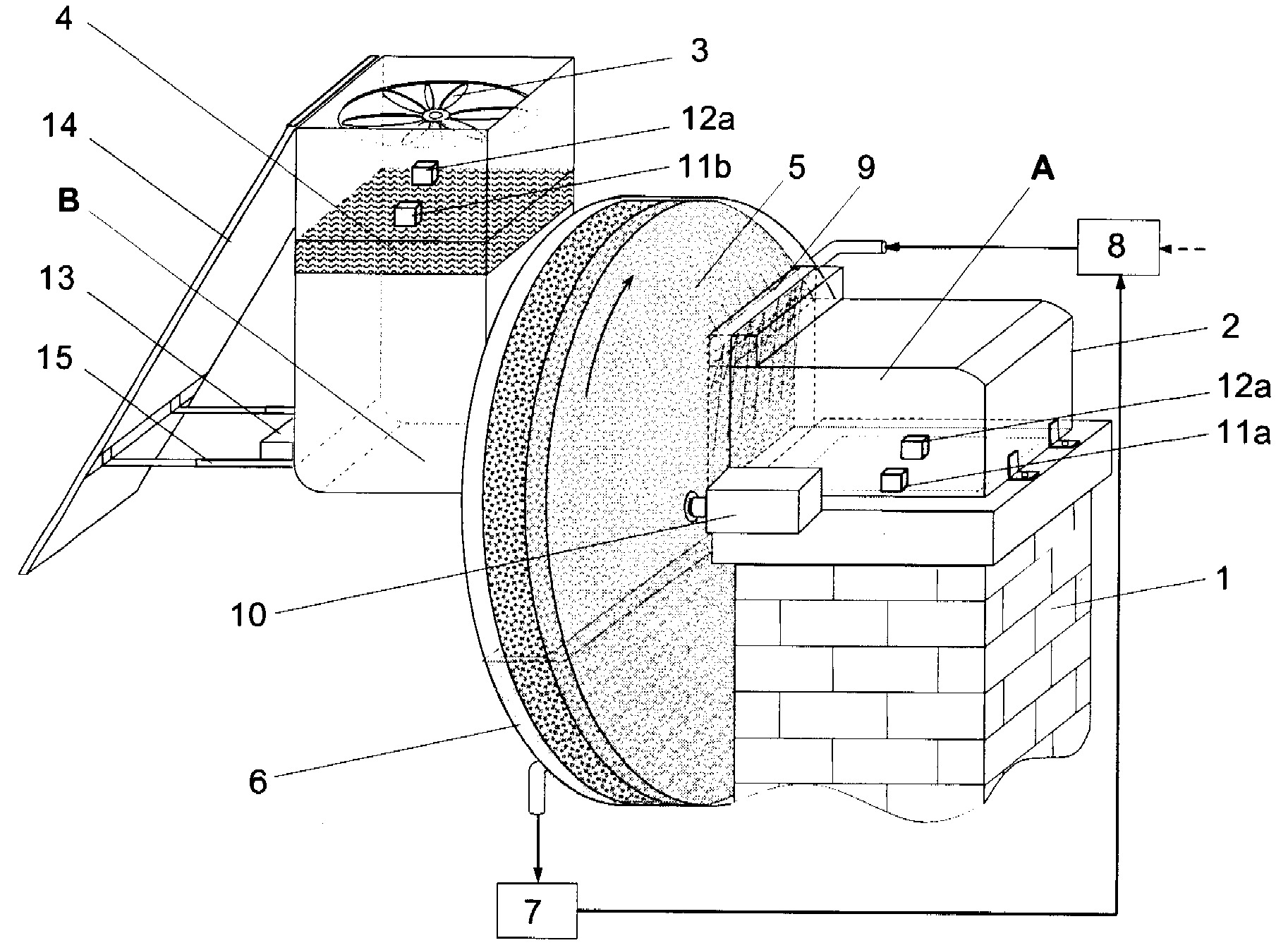

Urządzenie do sekwencyjnego oczyszczania i odzysku ciepła ze spalin odprowadzanych kominem składa się z zamontowanej na kominie (1) obudowy urządzenia (2), w której znajduje się sekcja odprowadzająca spaliny (A) i sekcja oczyszczająca spaliny (B). W sekcji oczyszczającej spaliny (B) znajduje się od góry wentylator (3) oraz filtr (4). Na końcu sekcji odprowadzającej spaliny (A) znajduje się filtr ceramiczny piankowy w kształcie walca (5), którego górna część zakrywa wylot z sekcji odprowadzającej spaliny (A) do sekcji oczyszczania spalin (B), a dolna część znajduje się w zbiorniku cieczy (6), który połączony jest z wymiennikiem ciepła (7), który z kolei połączony jest poprzez urządzenie regenerujące ciecz (8) ze zraszaczem roztworu absorpcyjnego z substancją buforową (9), który znajduje się w wylocie sekcji odprowadzającej spalin (A) w sąsiedztwie filtra piankowego w kształcie walca (5). Filtr piankowy w kształcie walca (5) połączony jest w swojej osi równoległej do kierunku przepływu spalin z wałem napędowym silnika (10).
