Układ do zabezpieczania, zwłaszcza okien i drzwi

Abstract

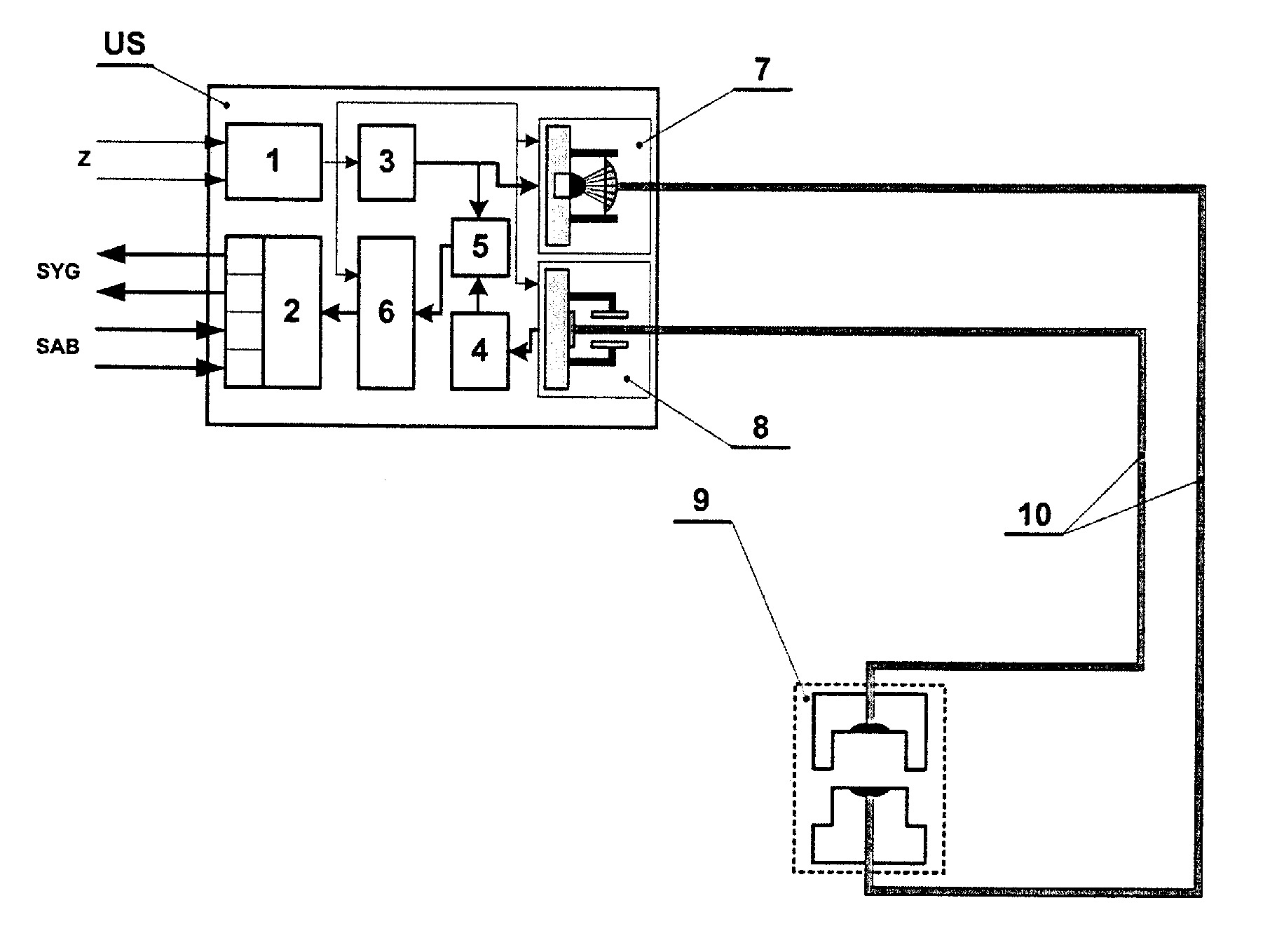

Układ zabezpieczania, zwłaszcza okien i drzwi posiadający układ zasilania, układ konektorów, układ formowania sygnału wysyłanego, układ formowania sygnału odbieranego, układ analizatora sygnałów wysyłanego i odbieranego, układ decyzyjny czujki, układ nadajnika sygnału optycznego, układ odbiornika sygnału optycznego, zbliżeniowego czujnika zachowania ciągłości obwodu optycznego czujki oraz obwodu optycznego w postaci światłowodu charakteryzuje się tym, że składa się z układu (US) sterowania, który zawiera układ (1) zasilania połączony przewodami z układem (3) formowania sygnału wysyłanego, układem (6) decyzyjnym czujki, układem (7) nadajnika sygnału optycznego i układem (8) odbiornika sygnału optycznego, przy czym układ (3) formowania sygnału wysyłanego połączony jest z układem (7) nadajnika sygnału optycznego, który generuje sygnał optyczny przesyłany przez światłowód (10) i czujnik (9) zachowania ciągłości obwodu optycznego do układu (8) odbiornika sygnału optycznego i przesyła sygnał do układu (4) formowania sygnału odbieranego, następnie w układzie (5) analizatora sygnału wysyłanego i odbieranego porównywane są sygnały z układu (3) formowania sygnału wysyłanego i z układu (4) formowania sygnału odbieranego, po czym układ (5) analizatora sygnału wysyłanego i odbieranego przekazuje sygnał do układu (6) decyzyjnego czujki, w którym generowany jest sygnał informacyjny o stanie chronionego obiektu i przesyłany do układu (2) konektorów.
