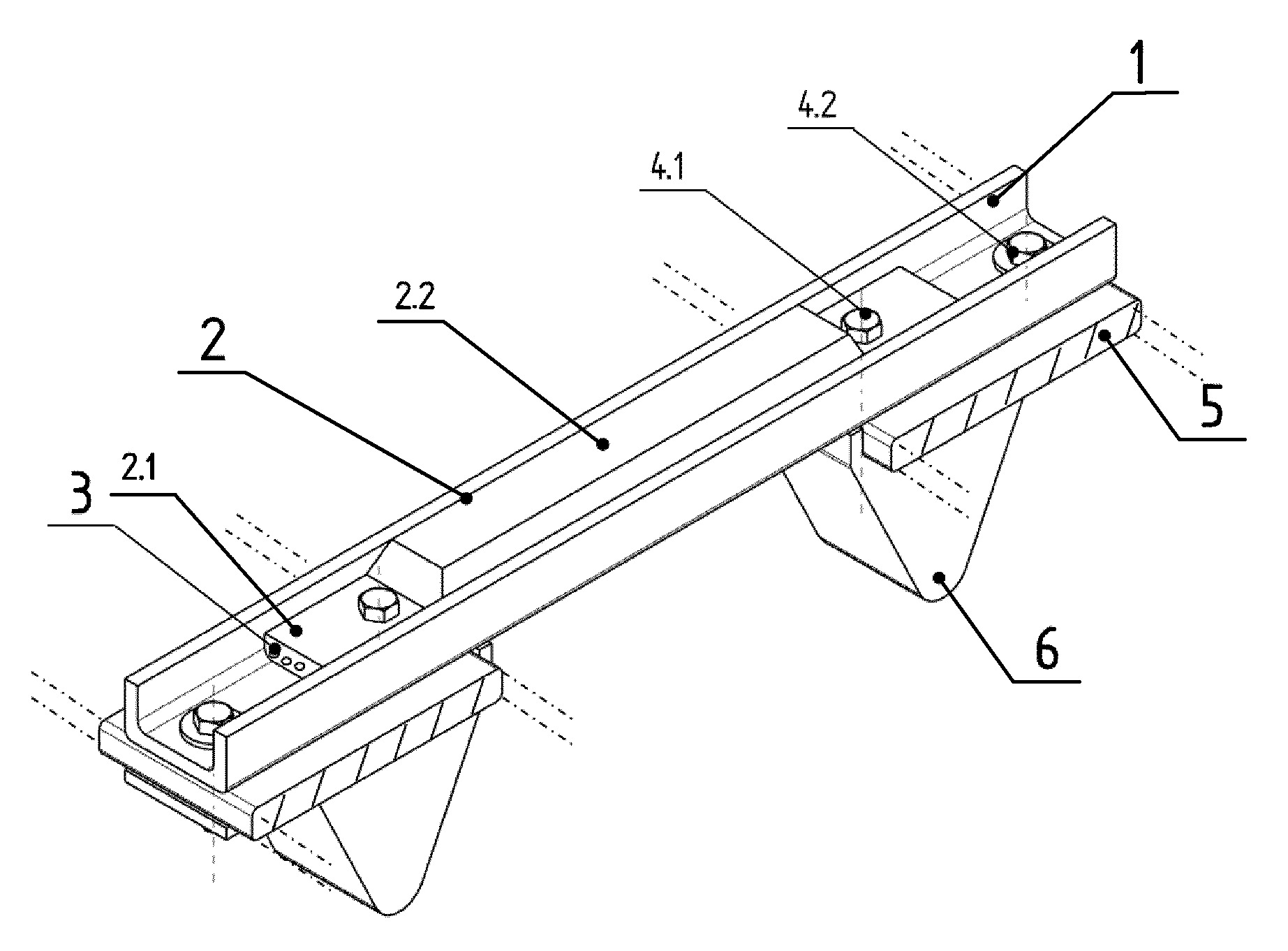

Przedmiotem zgłoszenia jest ogniwo gąsienicy posiadające listwę główną (1) ze ścianami bocznymi i z zamocowaną do jej górnej powierzchni, pomiędzy ścianami bocznymi wkładką (2). Charakteryzuje się ono tym, że listwa główna (1) wykonana jest z blachy ze stopu aluminium EN AW-5754 i jest połączona z wkładką (2), która posiada dwa stopnie (2.1, 2.2) wzdłużne, z których pierwszy stopień (2.1) styka się z górną powierzchnią listwy głównej (1). Drugi stopień (2.2) wkładki (2) znajduje się na górnej powierzchni pierwszego stopnia (2.1) wkładki (2) i posiada w przekroju poprzecznym kształt trapezu, którego ściany są nachylone do wewnątrz pod kątem α wynoszącym od 60° do 80° w stosunku do podstawy. Wkładka (2) posiada na swojej długości (L) wzmocnienie w postaci pasów włókien szklanych (3) znajdujących się wewnątrz wkładki i zawulkanizowanych w niej. Do dolnej powierzchni listwy (1) zamocowane są z wykorzystaniem śrub i taśm łączących (5) grzebienie ustalające (6), posiadające pomiędzy swoimi ścianami zamkniętą komorę, korzystnie próżniową.
Additional information
Application date
2022-12-12
WUP publication date
2023-12-11
Exclusive right number
Pat.244198
Gardyński, L., & Majerski, K. (2022). Ogniwo gąsienicy. https://hdl.handle.net/20.500.14629/17717
