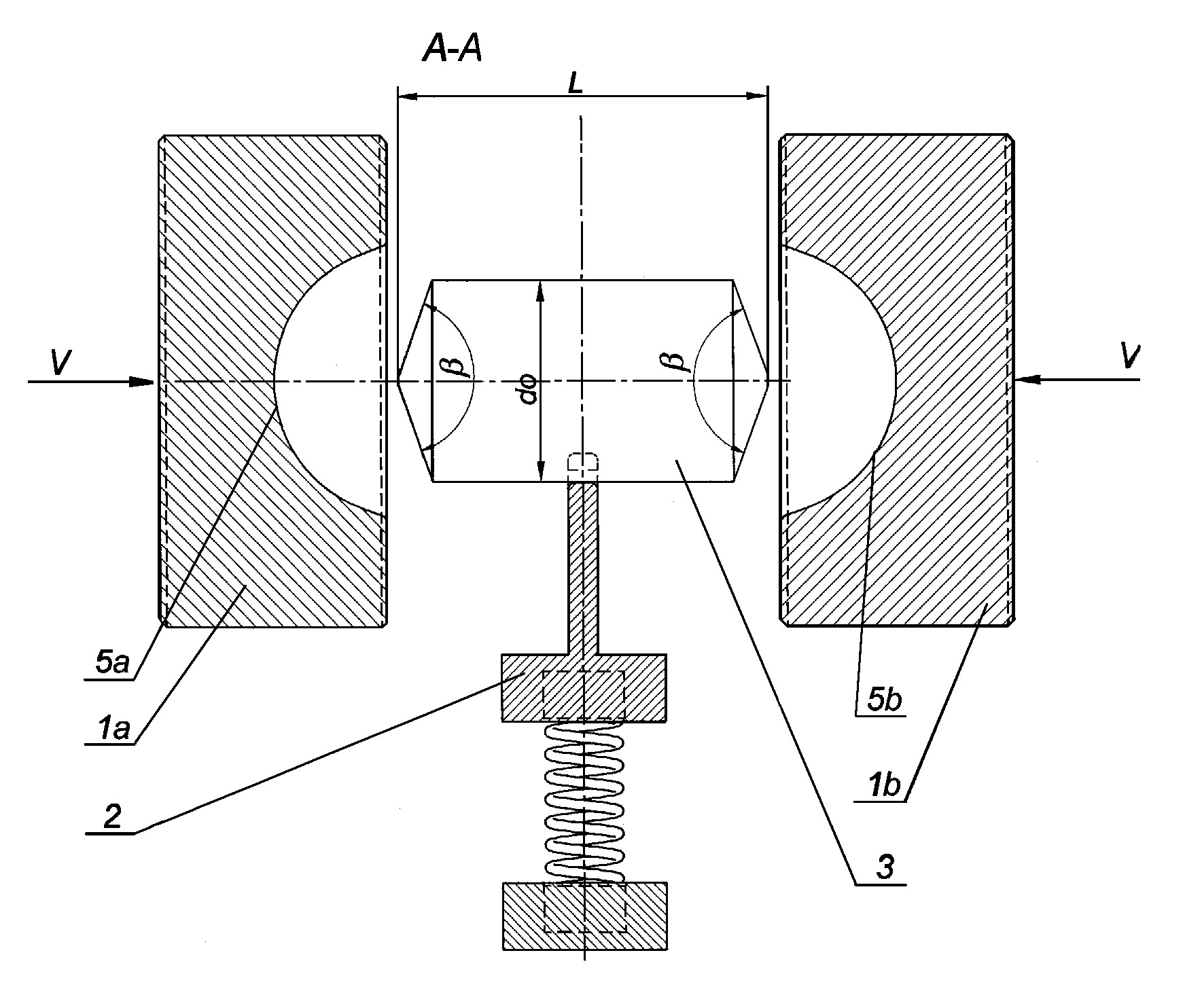

Sposób kształtowania kul metodą kucia półswobodnego charakteryzuje się tym, że półfabrykat (3) w kształcie odcinka pręta o średnicy d0 mniejszej od średnicy D kształtowanej kuli długości (L) większej od średnicy D kształtowanej kuli, umieszcza się na podtrzymce (2) sprężystej pomiędzy dwoma matrycami (1a) i (1b), które na powierzchniach czołowych, położonych naprzeciwko siebie mają wykonane kształtowe wykroje (5a) i (5b) sferyczno - stożkowe, przy czym końce półfabrykatu (3) mają kształt stożkowy o jednakowych kątach ß rozwarcia stożków, następnie uruchamia się ruch postępowy dwóch matryc (1a) i (1b), które przemieszcza się w kierunku półfabrykatu (3) ze stałą prędkością (V), w wyniku czego spęcza się półfabrykat (3) w kształtowych wykrojach (5a) i (5b) sferyczno - stożkowych i kształtuje się kulę, przy czym powierzchnie stożkowe półfabrykatu (3) i jego powierzchnie walcowe bezpośrednio przylegające do powierzchni stożkowych kształtuje się w wykrojach (5a) i (5b) sferyczno - stożkowych, zaś środkową część półfabrykatu (3) kształtuje się swobodnie. Następnie uruchamia się ruch postępowy jednej z matryc (1a) lub (1b), zaś druga matryca (1a) lub (1b) pozostaje nieruchoma i kształtuje się kulę.
Additional information
Application date
2012-04-16
WUP publication date
2016-05-31
Exclusive right number
Pat.221634
Pater, Z., & Tomczak, J. (2012). Sposób kształtowania kul metodą kucia półswobodnego. https://hdl.handle.net/20.500.14629/17064
