Sposób i narzędzia do wywijania końca rury z jednoczesnym prasowaniem obwiedniowym

Abstract

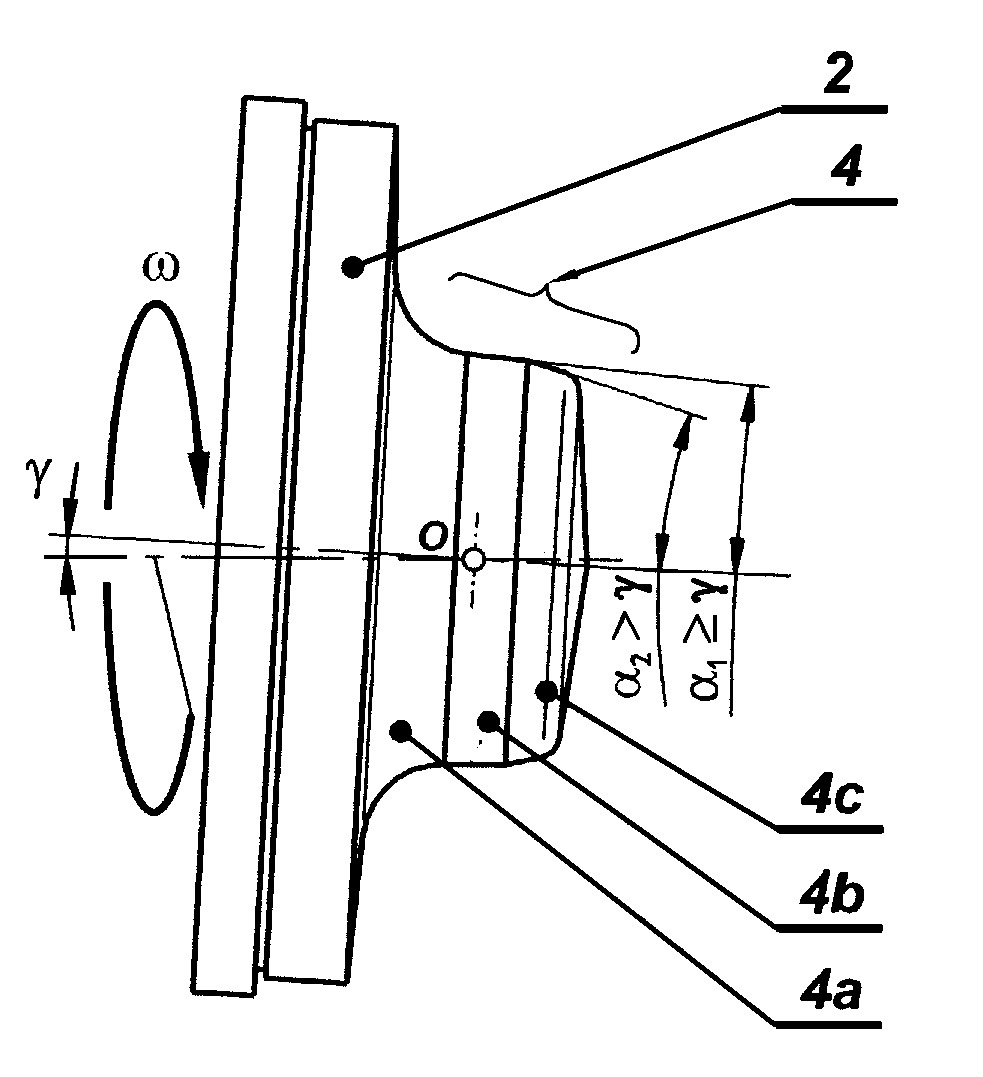

Sposób wywijania końca rury z jednoczesnym prasowaniem obwiedniowym charakteryzuje się tym, że wsad cylindryczny drążony, zwłaszcza w kształcie rury, zakłada się na trzpień (6) rozprężny i mocuje się w pozycji poziomej w matrycy dzielonej, składającej się z matrycy (5a) stałej i matrycy (5b) dociskowej, po czym stempel z trzpieniem (4) kształtującym wykonuje ruch (ω) kulisty obwiedniowy z jednoczesnym ruchem (ρ) posuwistym wzdłuż osi rury (2), w kierunku matrycy dzielonej, po czym następuje plastyczne wywijanie końca rury (2) z jednoczesnym prasowaniem obwiedniowym. Przedmiotem wynalazku jest również narzędzie do wywijania końca rury z jednoczesnym prasowaniem obwiedniowym, zwłaszcza wyrobów cylindrycznych drążonych typu rura o dowolnej długości w układzie poziomym, z zastosowaniem trzpienia rozprężnego, stempla i matrycy dzielonej, gdzie stempel posiada trzpień (4) kształtujący, składający się ze stożka (4a) wywijającego, stożka (4b) kalibrującego i stożka (4c) pilotującego, przy czym stempel i/lub matryca dzielona posiadają dowolny wykrój kształtujący, a trzpień (6) rozprężny składa się z tulei rozprężnej dzielonej trzysegmentowej, pierścieni sprężystych spinających i układu rozprężnego, składającego się z pierścienia stożkowego stałego, pierścienia stożkowego ruchomego, trzpienia stałego, tulei przesuwnej i sprężyny śrubowej. Trzpień (4) kształtujący składa się z dwóch, trzech lub czterech stożków o tworzącej prostej lub łukowej. Kąty (α1, α2) tworzących stożka (4b) kalibrującego i stożka (4c) pilotującego są funkcją kąta (γ) wahania stempla i spełniają warunki takie, że: α1 ≥ γ, α2 > γ, a środek (O) ruchu (ω) kulistego obwiedniowego stempla znajduje się na osi tego stempla, w strefie stożka (4a) wywijającego lub stożka (4b) kalibrującego.
