Uchwyt elektromagnetyczny do badania metodą iskrową składu chemicznego proszków ferromagnetycznych

Abstract

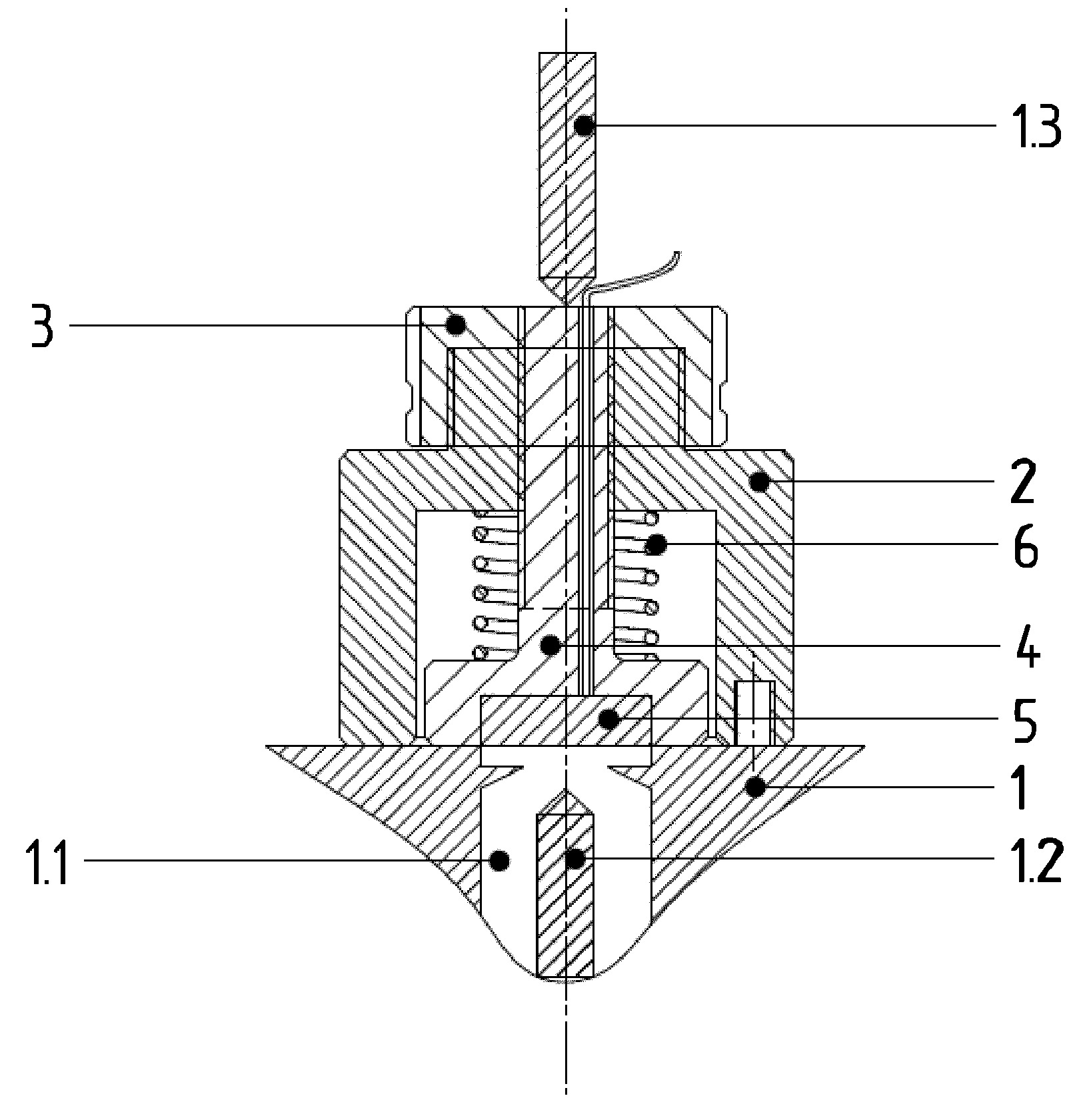

Przedmiotem zgłoszenia jest uchwyt do badania metodą iskrową składu chemicznego proszków ferromagnetycznych, który to uchwyt mocowany jest na stole (1) maszyny do badania składu chemicznego metodą iskrową posiadającej otwór roboczy (1.1) z elektrodą dolną (1.2) i znajdującą się nad nim elektrodą górną (1.3), zaś uchwyt posiada obudowę (2). Uchwyt charakteryzuje się tym, że w obudowie (2) znajduje się stopniowany, przelotowy otwór, który od strony podstawy osadzanej na stole (1) posiada pierwszy stopień oraz drugi gwintowany stopień. W górnej części obudowy (2) znajduje się gwintowany trzpień, na który nakręcona jest nakrętka (3). W otworze obudowy (2) znajduje się element mocujący (4) z zagłębieniem w jego dolnej części, w którym zamocowany jest elektromagnes (5) tudzież element mocujący (4) od strony obudowy (2) posiada część trzpieniową, która na górnym końcu posiada gwint wkręcony w drugi gwintowany stopień otworu obudowy (2). Pomiędzy dolną częścią elementu mocującego (4), a górną częścią obudowy (2) na części trzpieniowej elementu mocującego (4) osadzona jest sprężyna naciskowa (5). Na dolnej powierzchni obudowy (2) w otworze zamocowana jest obrotowo za pomocą śruby belka zgarniająca.
