Uchwyt do dwukierunkowego mocowania belek na wzbudniku elektrodynamicznym

Abstract

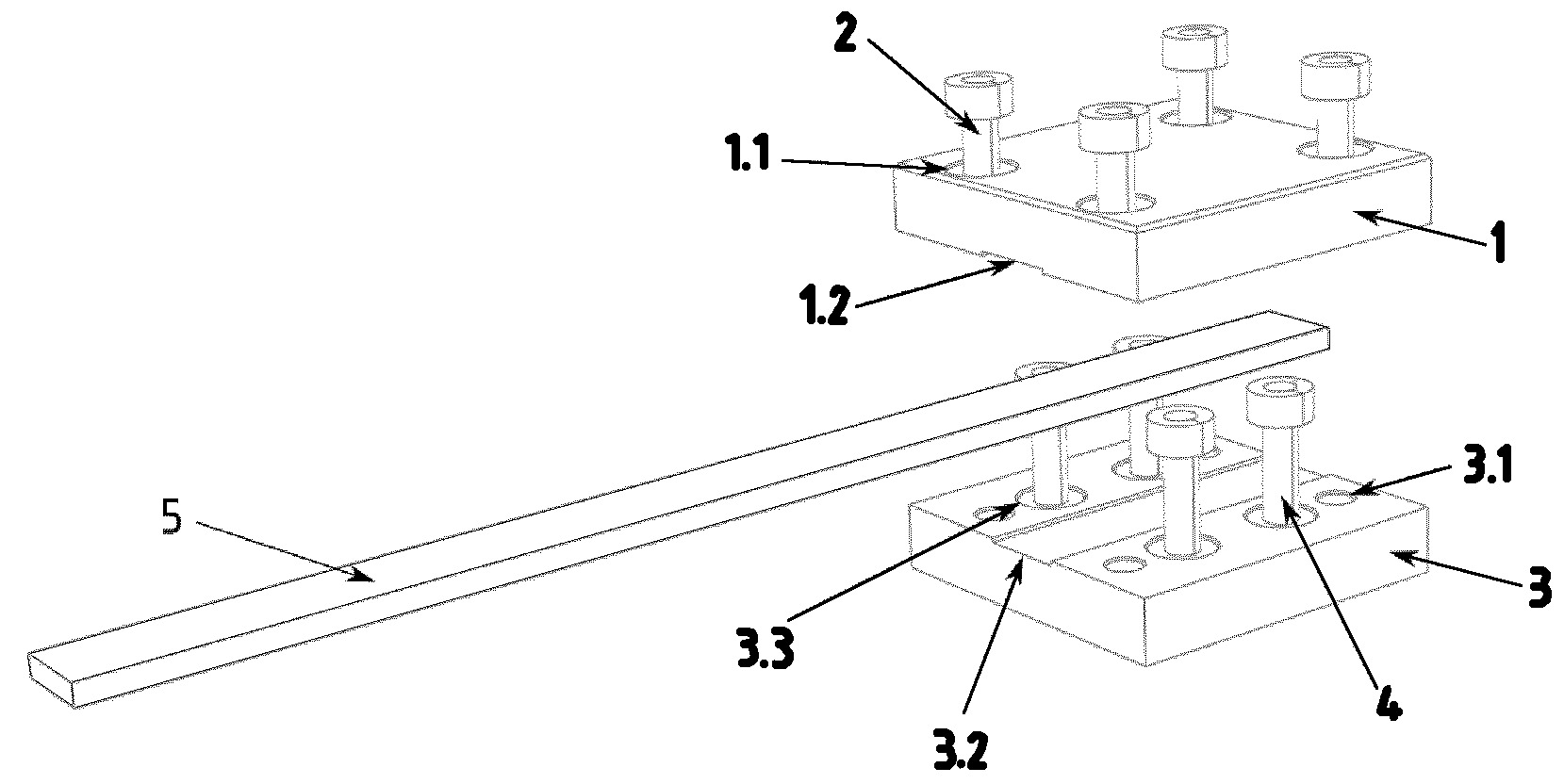

Przedmiotem wzoru użytkowego jest uchwyt do mocowania belek na wzbudniku elektrodynamicznym, posiadający spoczywające na sobie korpus górny (1) i korpus dolny (3) w postaci płyt oraz śruby (2, 4). Charakteryzuje się on tym, że w korpusie górnym (1) w jego górnej powierzchni znajdują się przelotowe otwory (1.1), których rozstaw odpowiada rozstawowi gwintowanych pierwszych otworów (3.1) znajdujących się w górnej powierzchni korpusu dolnego (3). W otworach (1.1) w korpusie górnym (1) znajdują się śruby (2), które wkręcone są w pierwsze otwory (3.1) znajdujące się w górnej powierzchni korpusu dolnego (3). W korpusie dolnym (3) znajdują się również drugie otwory stopniowane (3.3), których rozmieszczenie odpowiada rozmieszczeniu otworów w podstawie montującej wzbudnika. W otworach (3.3) znajdują się śruby mocujące (4), których łby w pozycji zamocowanej uchwytu nie wystają ponad górną powierzchnię korpusu dolnego. Na dolnej powierzchni korpusu górnego (1) od strony korpusu dolnego (3) znajduje się rowek mocujący (1.2) oraz na górnej powierzchni korpusu dolnego (3) od strony dolnej powierzchni korpusu górnego (1) znajduje się rowek mocujący (3.2), przy czym rowki mocujące (1.2), (3.2) są ułożone równolegle.
