Sposób kucia półfabrykatu w przyrządzie kuźniczym na prasie hydraulicznej, zwłaszcza do wytwarzania korbowodu samochodowego

Abstract

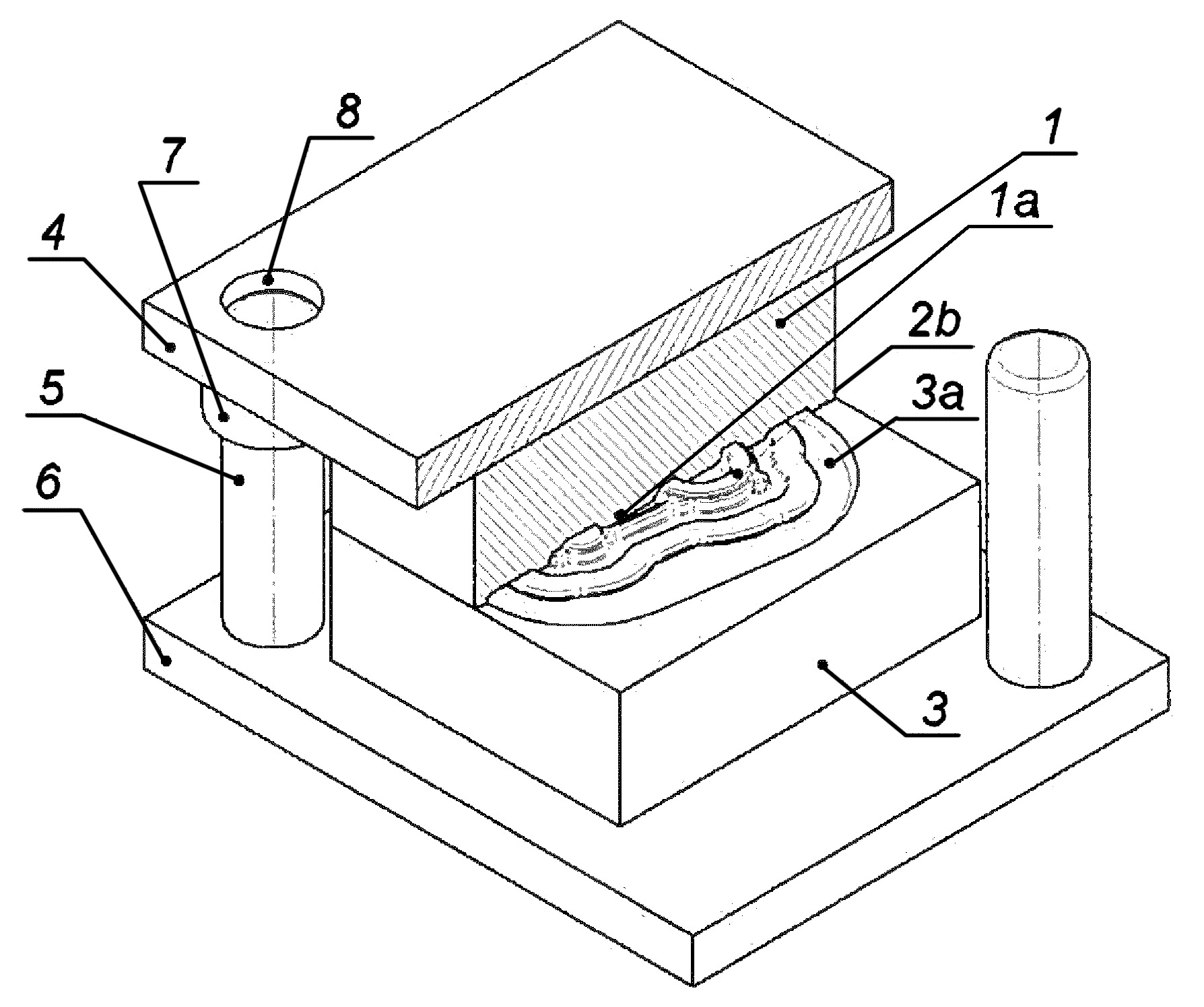

Sposób kucia półfabrykatu w przyrządzie kuźniczym na prasie hydraulicznej, zwłaszcza do wytwarzania korbowodu samochodowego polega na tym, że wkładki matrycowe górną (1) i dolną (3) posiadające w części środkowej jednakowe wykroje robocze (1a i 3a) montuje się do płyt oporowych górnej (4) i dolnej (6) w przyrządzie kuźniczym na prasie hydraulicznej o nacisku 3000 kN i nagrzewa się przy użyciu palników gazowych do temperatury 250°C, po czym materiał wsadowy w kształcie przedkuwki kształtowej odlewanej w formach piaskowych z mniej plastycznych stopów aluminium z grupy aluminium-cynk-magnez nagrzewa się w piecu w zakresie temperatur 460 - 500°C, korzystnie 480 °C, w czasie do 40 minut, następnie nagrzany materiał wsadowy umieszcza się w wykroju roboczym (3a) wkładki matrycowej dolnej (3), po czym naciska się prasą hydrauliczną płytę oporową górną (4) posiadającą dwa jednakowe okrągłe przelotowe otwory prowadzące (8) i dwie jednakowe tuleje prowadzące (7) za pomocą dwóch jednakowych kołków prowadzących (5) znajdujących się na płycie oporowej dolnej (6) i wprawia się wkładkę matrycową górną (1) przyrządu kuźniczego w ruch postępowy w dół z prędkością do 15 mm/s w kierunku wkładki matrycowej dolnej (3) i zgniata się materiał wsadowy wykrojem roboczym (1a) wkładki matrycowej górnej (1) i wykrojem roboczym (3a) wkładki matrycowej dolnej (3) i kształtuje się półfabrykat (2b) z mniejszym stopniem przekucia.
