Urządzenie do gięcia wytworów kształtowych o znacznej długości

Abstract

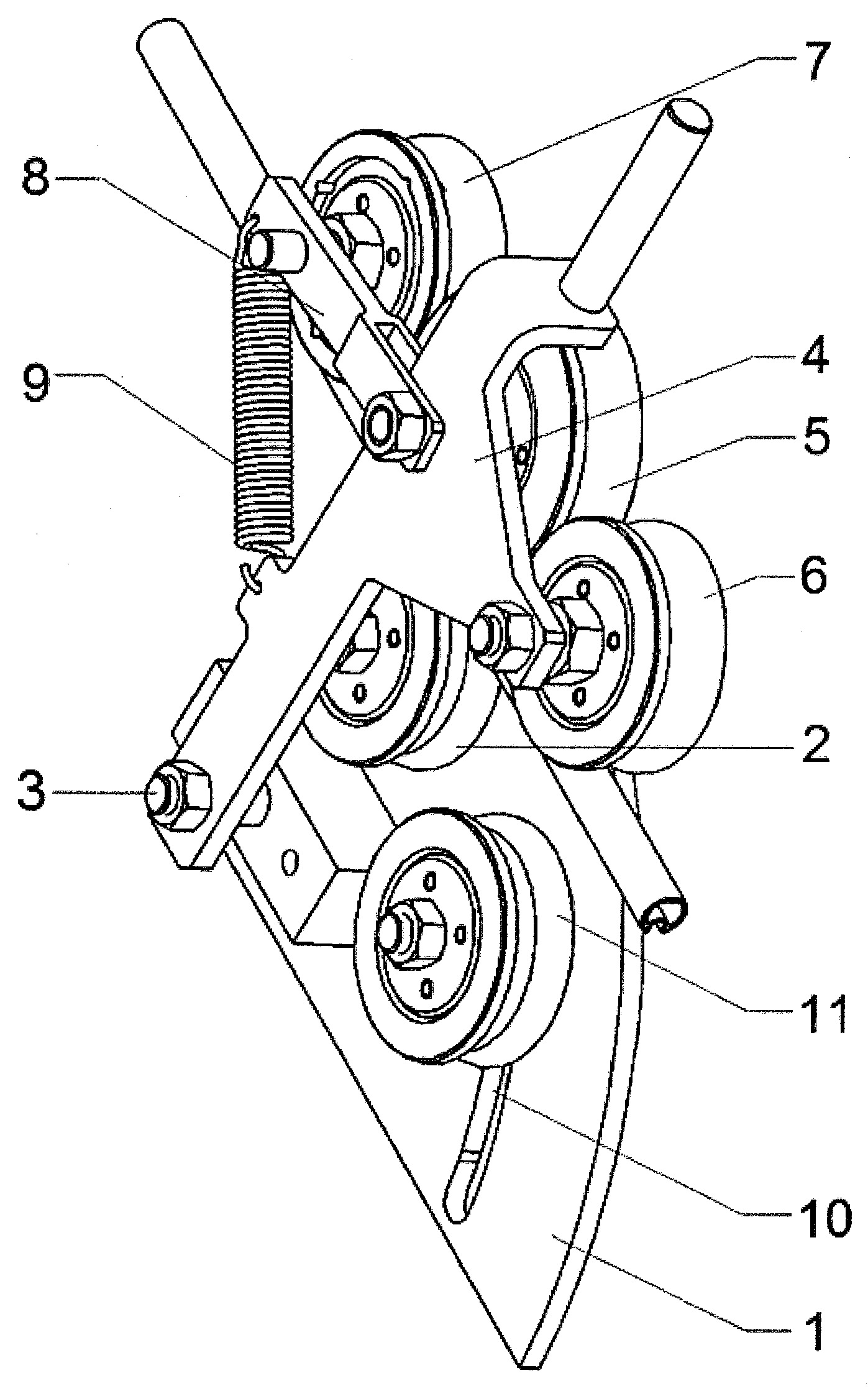

Urządzenie do gięcia wyrobów kształtowych o znacznej długości posiadające korpus (1), matrycę (2), przytwierdzone do korpusu (1) na osi (3) ramię (4) z rolką (5) kształtującą, charakteryzuje się tym, że do korpusu (1) zamocowana jest matryca (2) oraz oś (3), na której jednym końcem zamocowane jest ramię (4). Do drugiego końca ramienia (4) zamocowana jest obrotowo rolka (5) kształtująca wraz z rolką (6) nagrzewającą z jednej strony ramienia (4), a z drugiej strony rolki (5) kształtującej do ramienia (4) za pomocą przegubu zamocowany jest koniec ramienia (8) łączącego, do którego drugiego końca zamocowana jest obrotowo rolka (7) chłodząca oraz koniec sprężyny (9), a drugi koniec sprężyny (9) zamocowany jest do środkowej części ramienia (4).
