Układ i sposób zasilania grzejników centralnego ogrzewania

Abstract

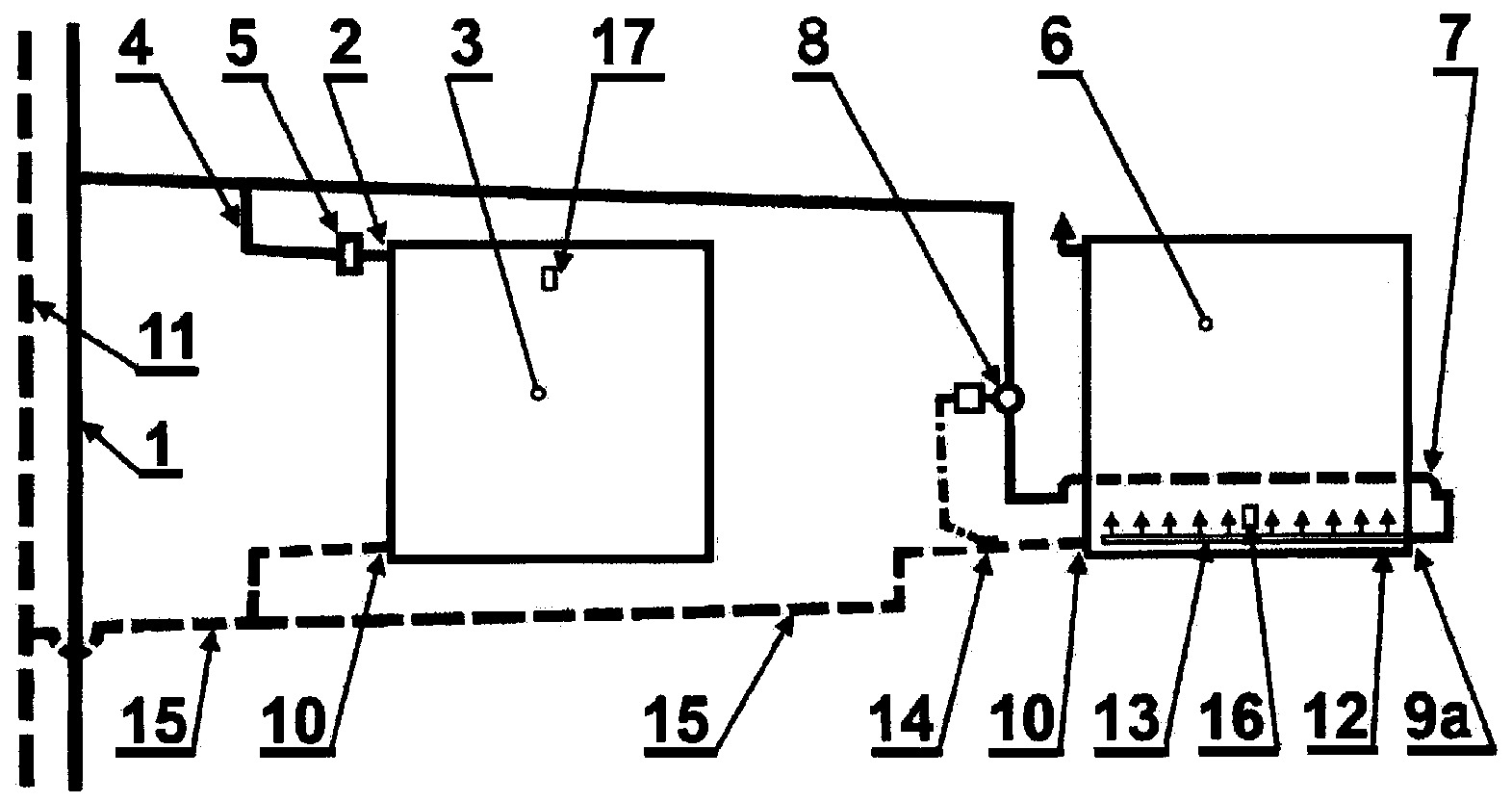

Przedmiotem wynalazku jest układ i sposób zasilania grzejników centralnego ogrzewania. Celem jego jest poprawa dokładności rozliczania kosztów ciepła w budynkach wielorodzinnych oraz stworzenie dla lokatorów dodatkowej zachęty do oszczędnego gospodarowania ciepłem. Układ charakteryzuje się tym, że w jednym pomieszczeniu znajdują się co najmniej dwa grzejniki centralnego ogrzewania (3 i 6), a pion zasilający (1) połączony jest z otworem dopływowym górnym (2) przewodem (4), posiadającym element dławiący (5) co najmniej jednego grzejnika pierwszego rodzaju (3). Pion zasilający (1) połączony jest z otworem dopływowym (9a, 9b) przewodem (7) wyposażonym w zawór termostatyczny (8) co najmniej jednego grzejnika drugiego rodzaju (6). Grzejniki pierwszego rodzaju (3) i grzejniki drugiego rodzaju (6) połączone są otworami wypływowymi (10), znajdującymi się w części dolnej grzejników (3 i 6) i przewodem (15) z pionem powrotnym (11). Sposób zasilania układu grzejników centralnego ogrzewania charakteryzuje się tym, że w celu uzyskania i utrzymania zadanej niższej temperatury wewnątrz pomieszczenia czynnik grzewczy doprowadza się przewodem posiadającym element dławiący (5) do otworu dopływowego górnego (2) co najmniej jednego grzejnika pierwszego rodzaju (3) i odprowadza się otworem wypływowym (10) do pionu powrotnego (11). Natomiast w celu uzyskania zadanej wyższej temperatury pomieszczenia zasila się co najmniej jeden grzejnik drugiego rodzaju (6) poprzez otwór dopływowy (9a, 9b) przewodem (7) z zaworem termostatycznym (8) i odprowadza się otworem wypływowym (10) i przewodem (15) do pionu powrotnego (11).
