Narzędzie do kształtowania plastycznego wyrobów ze zgrubieniami skrajnymi metodą walcowania walcami klinowymi

Abstract

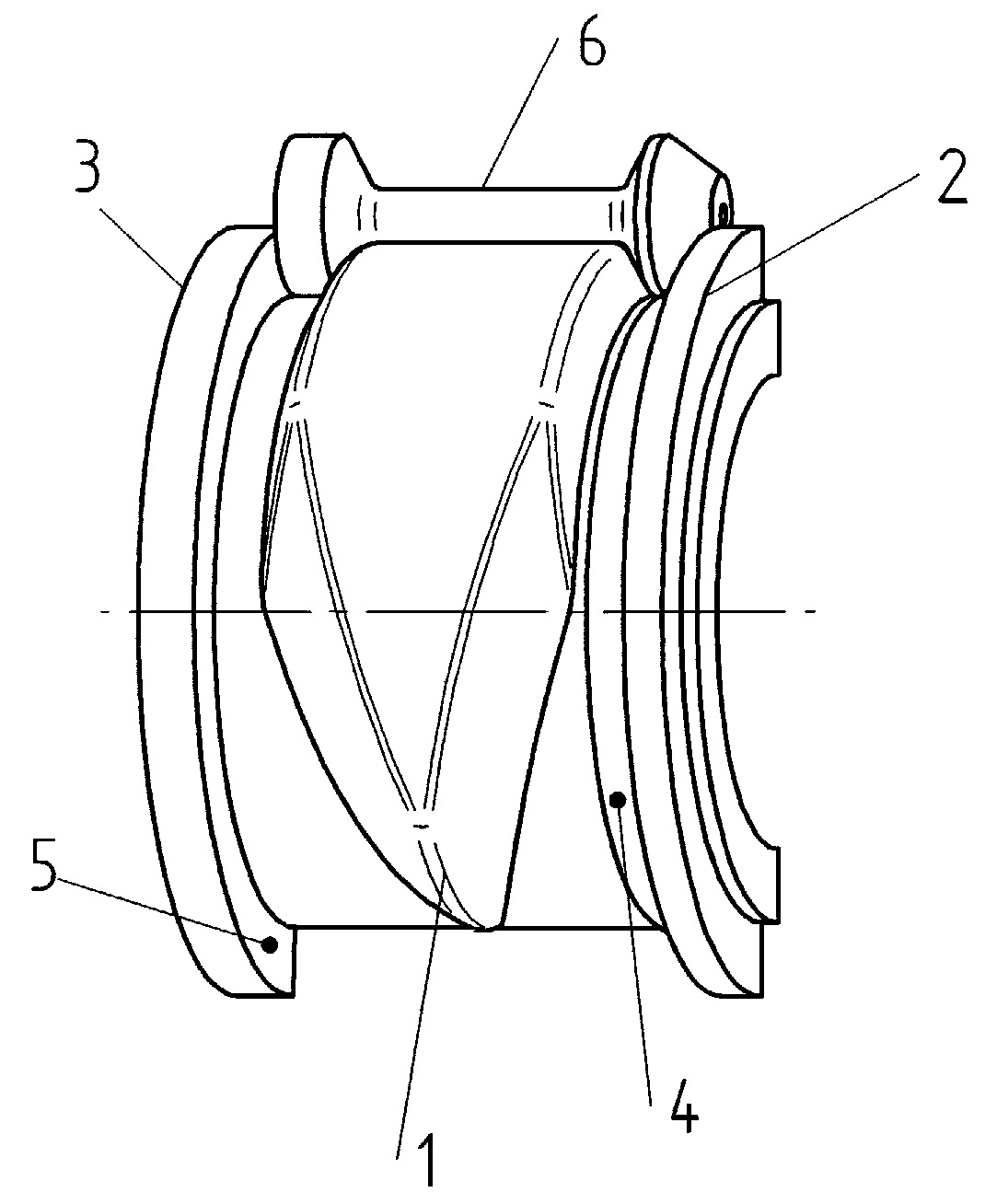

Narzędzie do kształtowania plastycznego wyrobów ze zgrubieniami skrajnymi metodą walcowania walcami klinowymi, zwłaszcza typu stopniowanych osi i wałków, charakteryzuje się tym, że składa się z walca (1) klinowego, umieszczonego w części środkowej narzędzia, oraz pierścieni (2, 3) oporowych, umieszczonych po obu stronach walca (1) klinowego, prostopadle do jego osi, które mają powierzchnie (4, 5) robocze o zarysie prostym, wklęsłym lub wypukłym, umożliwiającym kształtowanie skrajnych części wyrobu (6) w kształcie walców, stożków i sfer z półfabrykatu o średnicy mniejszej od średnicy zgrubień. Pierścień (2) oporowy umieszczony jest tylko z jednej strony walca (1) klinowego. Pierścienie (2, 3) oporowe umieszczone są po obu stronach lub jednej stronie walca (1) klinowego, które mają powierzchnie (4, 5) robocze o kształcie śrubowym.
