Czujnik prędkości obrotowej z hamulcem

Alternative title
Rotary speed sensor with a brake
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2018
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.426272
Abstract PL

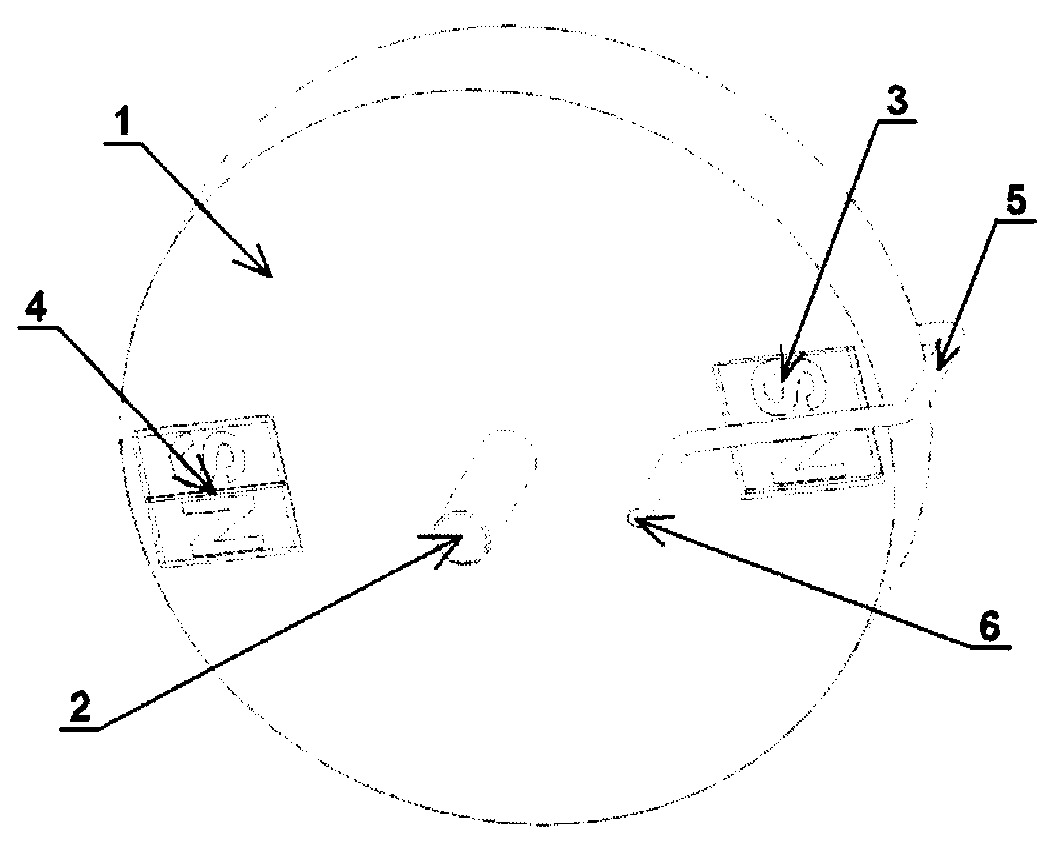

Przedmiotem wynalazku jest czujnik prędkości obrotowej z hamulcem, posiadający wirnik, oś wirnika, magnes trwały i drut czujnika. Charakteryzuje się on tym, że składa się z wirnika (1), korzystnie w kształcie walca, w którego osi umieszczona jest oś wirnika (2). Na obrzeżu wirnika (1) znajduje się co najmniej jeden magnes trwały (3) umieszczony w taki sposób, że oś wirnika (2) należy do płaszczyzny wyznaczonej przez linie międzybiegunowe (4) pomiędzy biegunami magnesu trwałego (3). Co najmniej jeden odcinek drutu czujnika (5) ułożony jest w taki sposób, że w położeniu ustalonym wirnika (1) leży w pobliżu linii międzybiegunowej (4) i w płaszczyźnie wyznaczonej przez linię międzybiegunową (4), pomiędzy biegunami magnesu trwałego (3) wirnika (1).
Date of filing with the Polish Patent Office or with the competent office abroad
2018-07-09
Date of publication in ‘WUP’ or equivalent foreign bulletin
2019-06-28
Exclusive right number
Pat.232301
Filipek, P. (2018). Czujnik prędkości obrotowej z hamulcem. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17929
