Wtryskiwacz gazu, zwłaszcza do silników spalinowych

Abstract

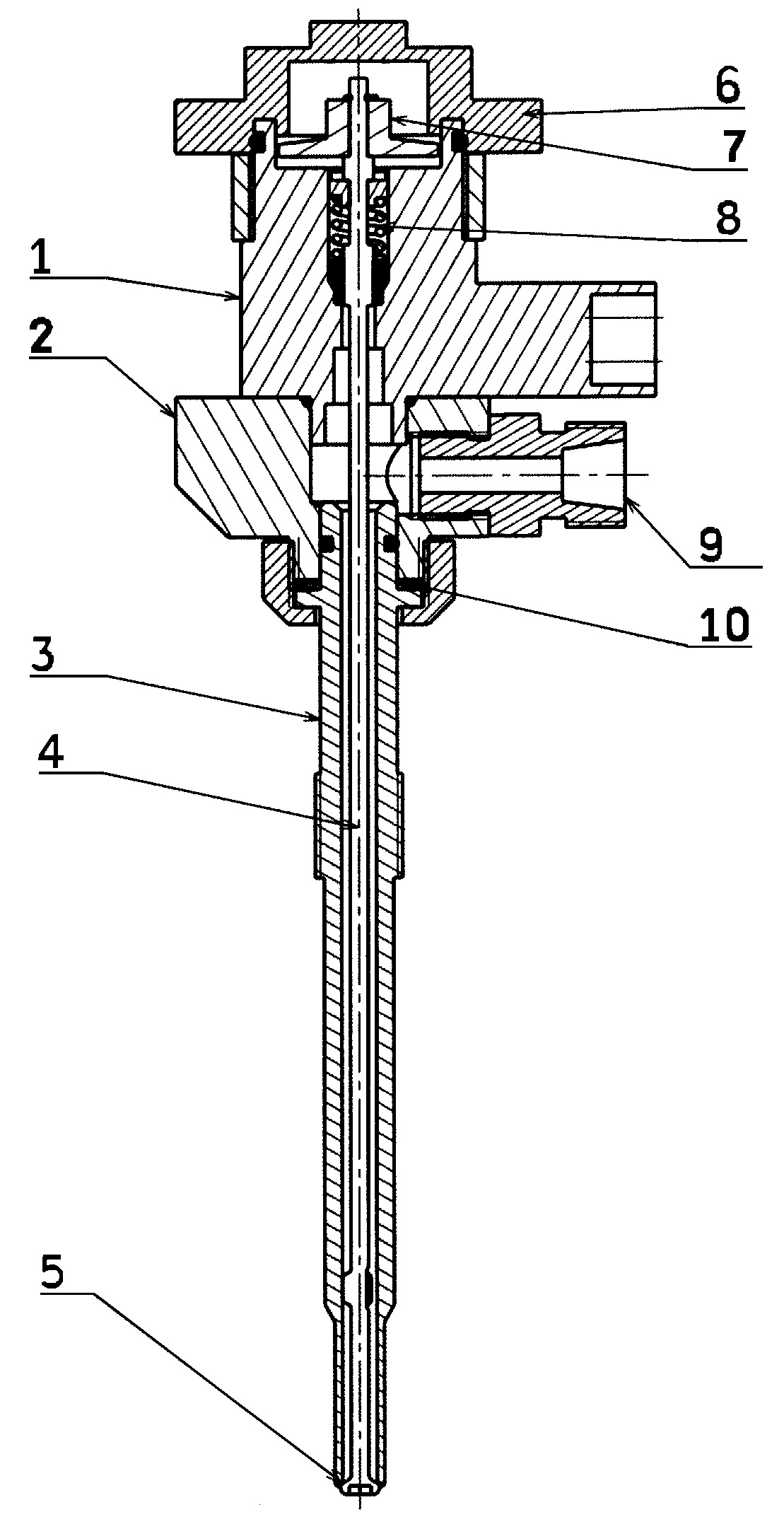

Wtryskiwacz gazu, zwłaszcza do silników spalinowych, składa się z korpusu (1) cewki elektromagnetycznej oraz elementu (8) sprężystego. Poniżej korpusu (6) górnego, w jego osi, znajduje się zwora (7) z zamocowaną rozłącznie na jednym końcu iglicą (4). Korpus (6) górny połączony jest rozłącznie z korpusem (1) cewki elektromagnetycznej, w osi iglicy (4) której znajduje się element (8) sprężysty. Korpus (1) cewki elektromagnetycznej z drugiej strony połączony jest rozłącznie z korpusem (2) dolnym, gdzie z bocznej strony przyłączone jest przyłącze (9) gazu, zaś do dolnej części korpusu (2) dolnego przyłączony jest rozłącznie korpus (3) iglicy. Pomiędzy korpusem (3) iglicy, a korpusem (2) dolnym znajduje się element (10) dystansowy.
