Urządzenie do badania odporności na pękanie betonu, zwłaszcza przy skręcaniu

Abstract

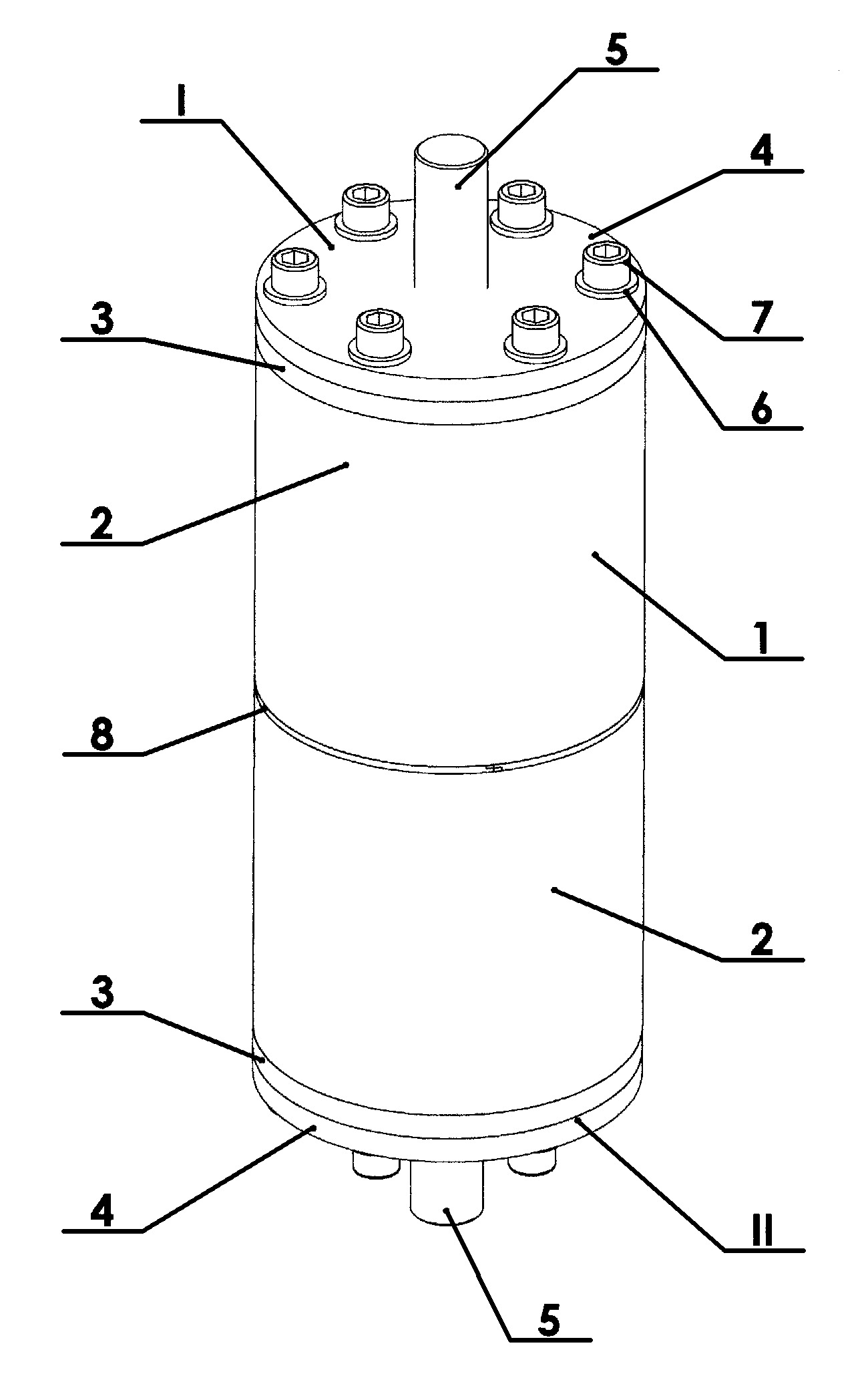

Urządzenie do badania odporności na pękanie betonu, zwłaszcza przy skręcaniu, posiadające uchwyt mocujący do prasy oraz płyty stalowe ze śrubami i podkładkami, składa się z dwóch jednakowych części (I) górnej i części (II) dolnej, w postaci okrągłych płyt stalowych, które posiadają w części centralnej uchwyty (5) mocujące do prasy, zaś rozmieszczone na obwodzie płyty (4) górnej, od strony uchwytu mocującego, śruby (7) i podkładki (6) mocują płytę (4) górną z płytą (3) dolną. Do płyty (3) na obwodzie zamocowane są rozłącznie pręty (2), z kolei w połowie odległości pomiędzy częścią (I) górną i częścią (II) dolną, znajduje się przekładka (8) w kształcie pierścienia, składająca, się z dwóch jednakowych części, natomiast próbka (1) betonowa znajduje się pomiędzy częścią górną (1) i częścią (II) dolną.
