Laminat tytan-szkło i sposób jego wytwarzania

Alternative title
Titanium-glass laminate and method of its production
Type
Patent
Subtype
Invention
Authors/Creators
;;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2022
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.441560
Abstract PL

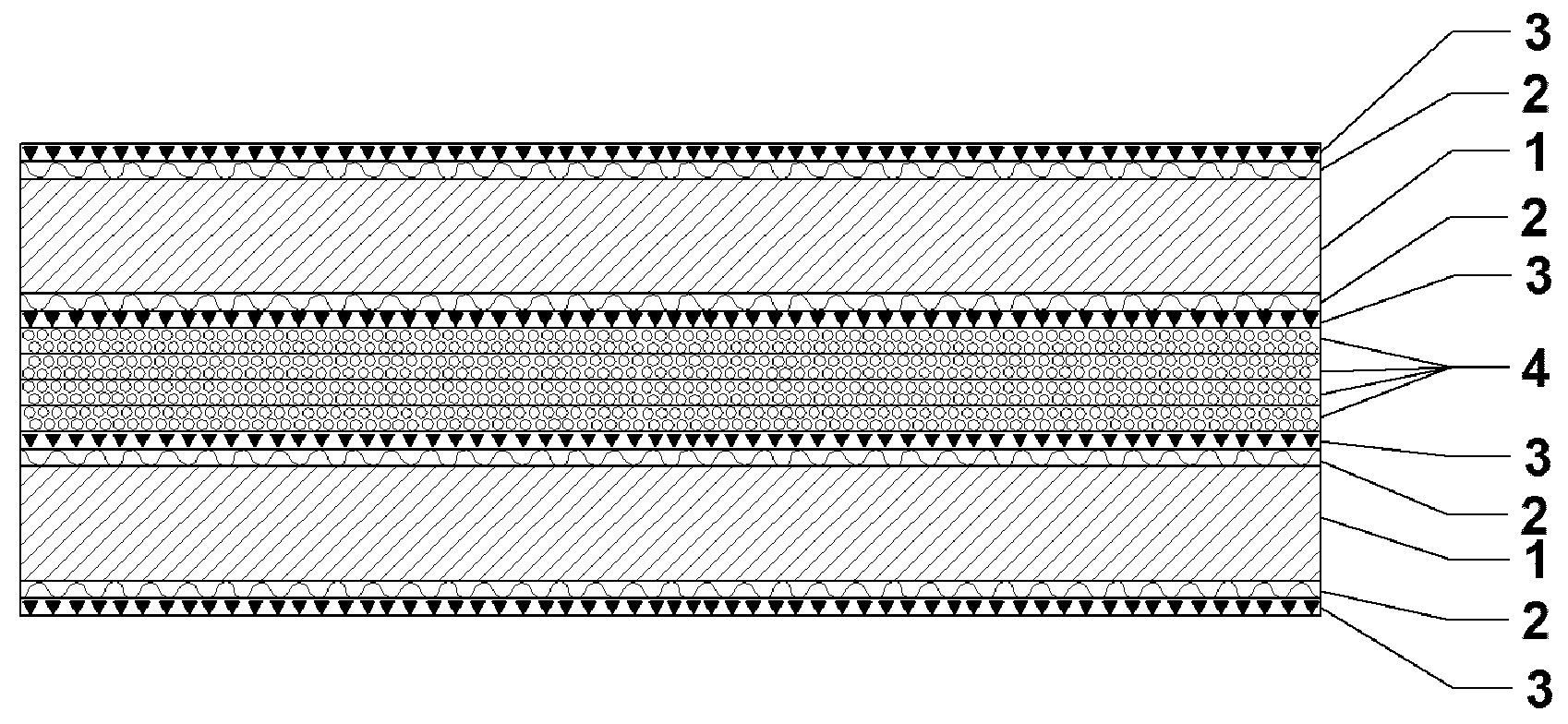

Przedmiotem zgłoszenia jest laminat tytan-szkło i sposób jego wytwarzania. Laminat tytan-szkło, charakteryzuje się tym, że w części środkowej laminatu znajdują się cztery jednakowe warstwy samonaprawiające się (4) o grubości od 1,5 mm do 2,3 mm każda, składające się z włókien szklanych wypełnionych roztworem dietylenotriaminy składającym się z wody w ilości 10% wagowo i dietylenotriaminy w ilości 90% wagowo i połączonych żywicą epoksydową. Do zewnętrznych powierzchni skrajnych warstw samonaprawiających się (4) przylega adhezyjnie warstwa żywicy polimerowej (3) o grubości od 10 µm do 30 µm, która nałożona jest na warstwę ceramiczną (2) o grubości od 8 µm do 15 µm znajdującą się na arkuszu blachy (1) ze stopu tytanu o grubości od 0,3 mm do 0,5 mm. Sposób wytwarzania laminatu tytan-szkło, polega na tym, że na dwa arkusze blachy (1) ze stopu tytanu o grubości od 0,3 mm do 0,5 mm posiadające na obu powierzchniach warstwę ceramiczną (2) o grubości od 8 µm do 15 µm nakłada się obustronnie warstwę żywicy polimerowej (3) o grubości od 10 µm do 30 µm, po czym pozostawia się na czas 3 h w temperaturze 23°C. Następnie na jeden z arkuszy blachy (1) ze stopu tytanu o grubości od 0,3 mm do 0,5 mm posiadający na obu powierzchniach warstwę ceramiczną (2) o grubości od 8 µm do 15 µm i warstwę żywicy polimerowej (3) o grubości od 10 µm do 30 µm nakłada się kolejno cztery jednakowe warstwy włókien szklanych wypełnionych wodnym 10% wagowo roztworem dietylenotriaminy 90% wagowo o grubości od 0,25 mm do 1 mm każda.
Date of filing with the Polish Patent Office or with the competent office abroad
2022-06-27
Date of publication in ‘WUP’ or equivalent foreign bulletin
2023-07-10
Exclusive right number
Pat.243180
Ostapiuk, M., Bieniaś, J., Jakubczak, P., Droździel-Jurkiewicz, M., & Podolak, P. (2022). Laminat tytan-szkło i sposób jego wytwarzania. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17510
