Węzeł zasilająco-uszczelniający urządzenie ciśnieniowe

Abstract

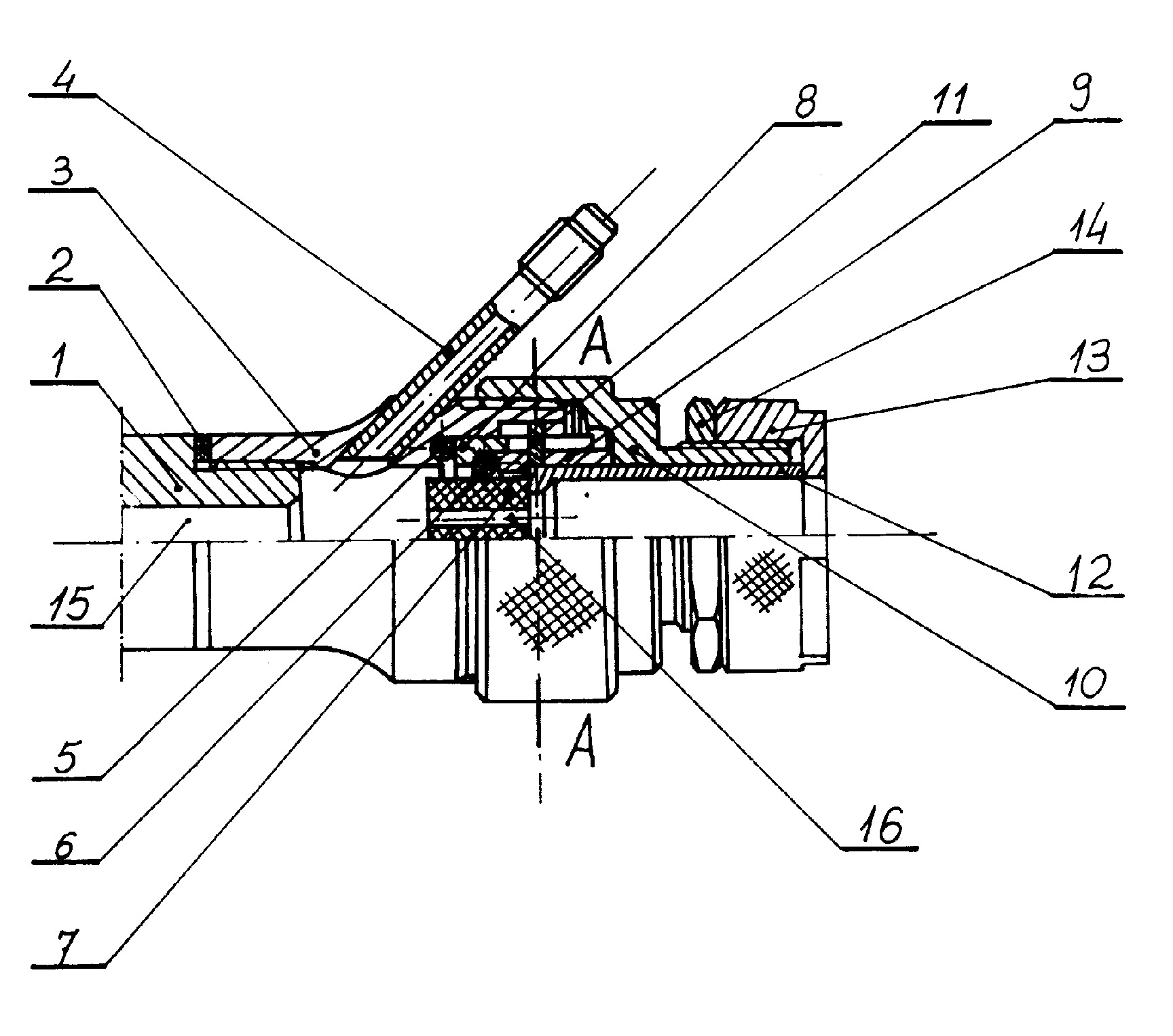

Węzeł jest utworzony z korpusu cylindrycznego (3) dwuśrednicowego. Na części otworu o większej średnicy wzdłuż tworzącej wykonany jest kanałek o przekroju prostokątnym, a na płaszczyźnie przejścia pomiędzy dwoma średnicami znajduje się półokrągłe podtoczenie z uszczelką (5) w kształcie torusa. W części o większej średnicy korpusu umieszczona jest suwliwie tuleja (8) z wewnętrznym kołnierzem na końcu i z wzdłużnym przecięciem o szerokości równej szerokości kanałka w korpusie, a wewnątrz jej umieszczona jest tuleja (9) dotykająca stożkowym czołem do uszczelki (6) w kształcie torusa, o średnicy przekroju poprzecznego nieco większej od średnicy uszczelki (5), z zamocowanym promieniowo na zewnątrz kołkiem (11) o średnicy nieco mniejszej od szerokości przecięcia tulei (8), przy czym wewnątrz tulei (9) i uszczelki (6) umieszczony jest cylindryczny korek (7) uszczelniający z otworami (16) na przewody termopar lub światłowodów, a średnica zewnętrzna korka (7) jest mniejsza od średnicy wewnętrznej tulei (9). Korek (7) dotyka tylną powierzchnią czołową do wewnętrznego kołnierza tulei (12) dzielonej, która z drugiej strony dotyka do kołnierza nakrętki (13) ograniczonej przeciwnakrętką (14). Ponadto w części środkowej korpusu (3) zamocowany jest króciec (4) doprowadzający sprężony gaz.
