Sposób i układ automatycznego sterowania dopływem i parametrami powietrza dodatkowo schładzającego spaliny, zwłaszcza silnika turbinowego śmigłowca

Abstract

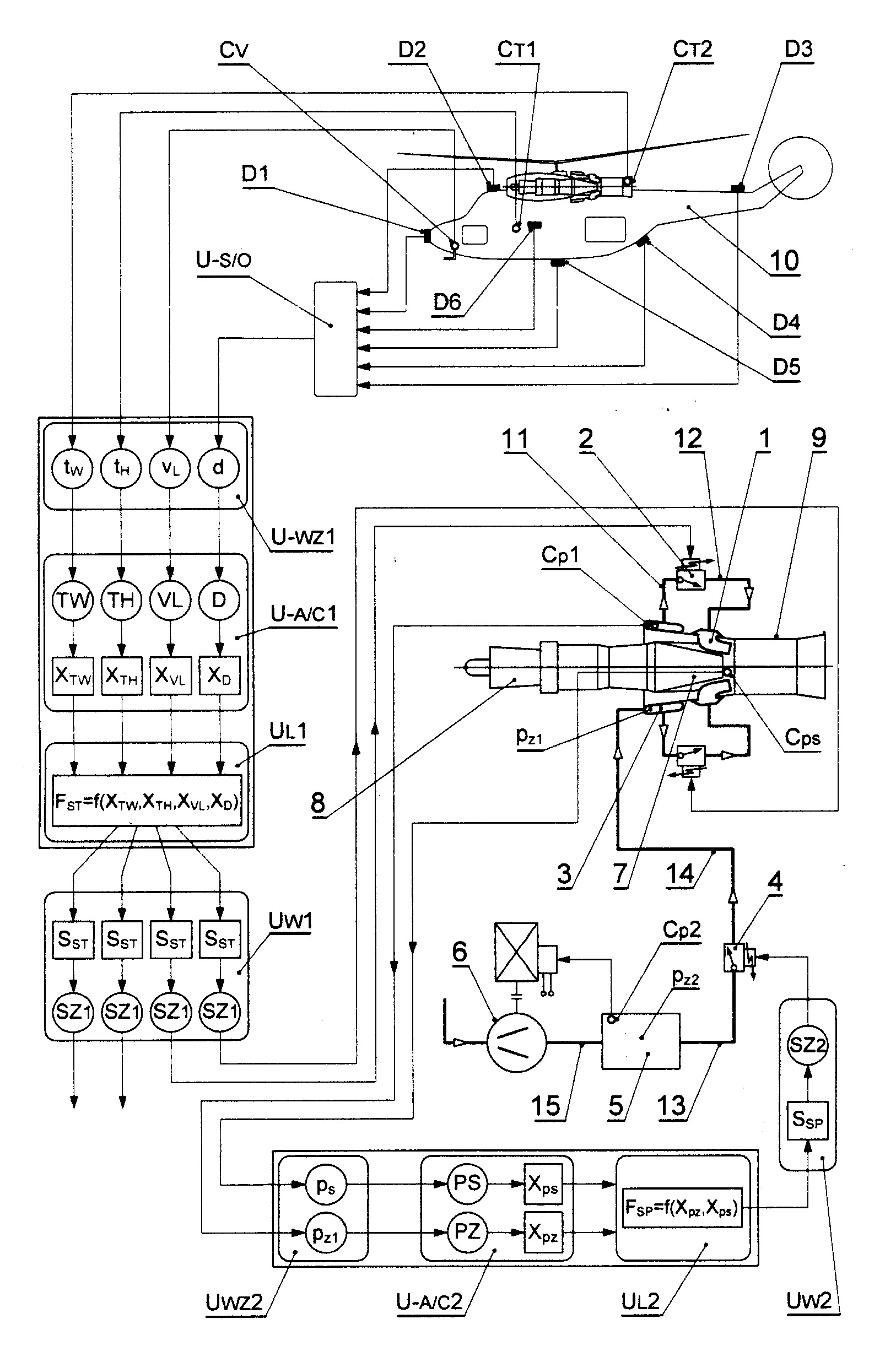

Wynalazek dotyczy sposobu i układu automatycznego sterowania zarówno dopływem strumienia powietrza dodatkowo schładzającego spaliny odpływające z silnika turbinowego śmigłowca, jak i parametrami powietrza dodatkowo schładzającymi spaliny. Celom, tym służą dwa podukłady, a mianowicie podukład (U-WZ1, U-A/C1, UL1, UW1) sterujący dopływem strumienia powietrza dodatkowo schładzającego spaliny poprzez kanały (1) do strefy wypływu spalin z dyszy (7) w schładzaczu (9). Podukład drugi (U-WZ2, U-A/C2, UL2, UW2) służy do sterowania parametrami powietrza dodatkowo schładzającego spaliny, przy zachowaniu relacji pz1 ≥ 1/0,528 x ps.
