Sposób i urządzenie do prasowania obwiedniowego na zimno

Abstract

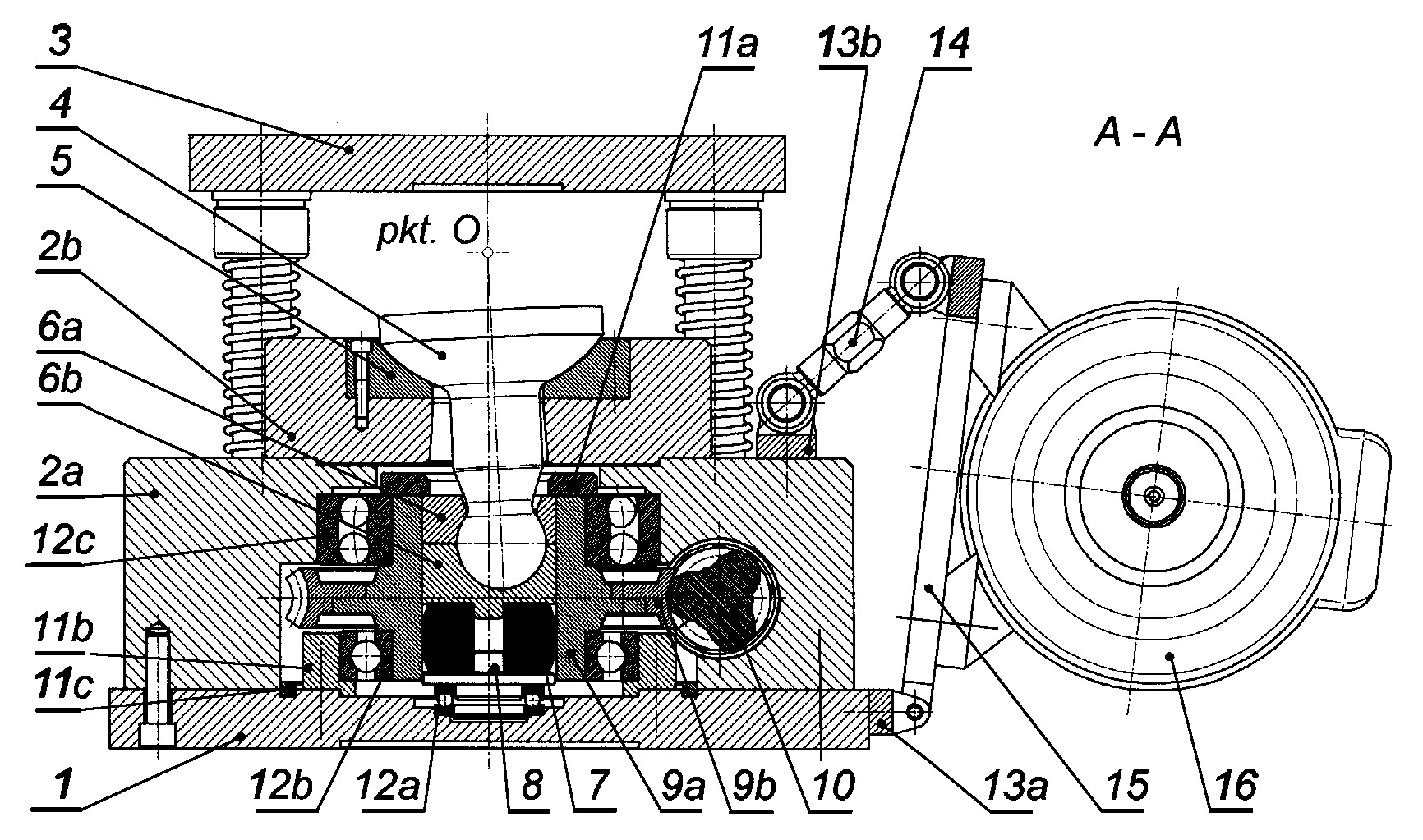

Sposób prasowania obwiedniowego na zimno charakteryzuje się tym, że wyrób umieszcza się na narzędziu dolnym w postaci łącznika (4) kulistego, po czym uruchamia się urządzenie do prasowania obwiedniowego na zimno i następuje ruch kulisty obwiedniowy łącznika (4) kulistego wraz z wyrobem spoczywającym na narzędziu dolnym, następnie dociska się wyrób narzędziem górnym w postaci płyty (3) górnej do narzędzia dolnego wskutek czego następuje plastyczne kształtowanie na zimno wyrobu. Urządzenie do prasowania obwiedniowego na zimno wyrobów płaskich, zwłaszcza typu wypraska z kołnierzem, składające się z przekładni ślimakowej, przekładni pasowej oraz silnika elektrycznego charakteryzuje się tym, że na płycie (1) dolnej ustawiony jest dwuczłonowy korpus składający się z korpusu (2a) dolnego i korpusu (2b) górnego, przy czym w korpusie (2b) górnym znajduje się czasza (5) kulista wykonana z brązu, która z kolei współpracuje z łącznikiem (4) kulistym osadzonym w dolnej części w dwuczłonowym pierścieniu (6a), (6b) mimośrodowym połączonym ze ślimacznicą składającą się z piasty (9a) i wieńca (9b), zaś ślimacznica za pomocą łożyska (12c) wahliwego, łożyska (12b) kulkowego i łożyska (12a) wzdłużnego, pierścieni (11a), (11b) ustalających, poduszki (7) poliuretanowej i pierścienia (8) poduszki (7) jest osadzona w korpusie (2a) dolnym, natomiast wieniec (9b) ślimacznicy sprzężony jest ze ślimakiem (10), który jest ustalony za pomocą dwóch łożysk stożkowych w korpusie (2a) dolnym i za pomocą koła pasowego biernego i koła pasowego czynnego oraz pasków klinowych jest sprzężony z silnikiem (16) elektrycznym, który za pomocą ramy (15) mocującej, cięgna (14) regulowanego i zawiasów (13a), (13b) przymocowany jest do płyty (1) dolnej i korpusu (2a) dolnego, do którego przymocowane są cztery słupy prowadzące wyposażone w sprężyny śrubowe i sprzężone z tulejami prowadzącymi, które są ustalone w płycie (3) górnej. Płyta (1) dolna jest ustawiona i przymocowana na stole uniwersalnej prasy kuźniczej, a płyta (3) górna przytwierdzona i napędzana przez suwak uniwersalnej prasy kuźniczej.
