But wentylowany

Abstract

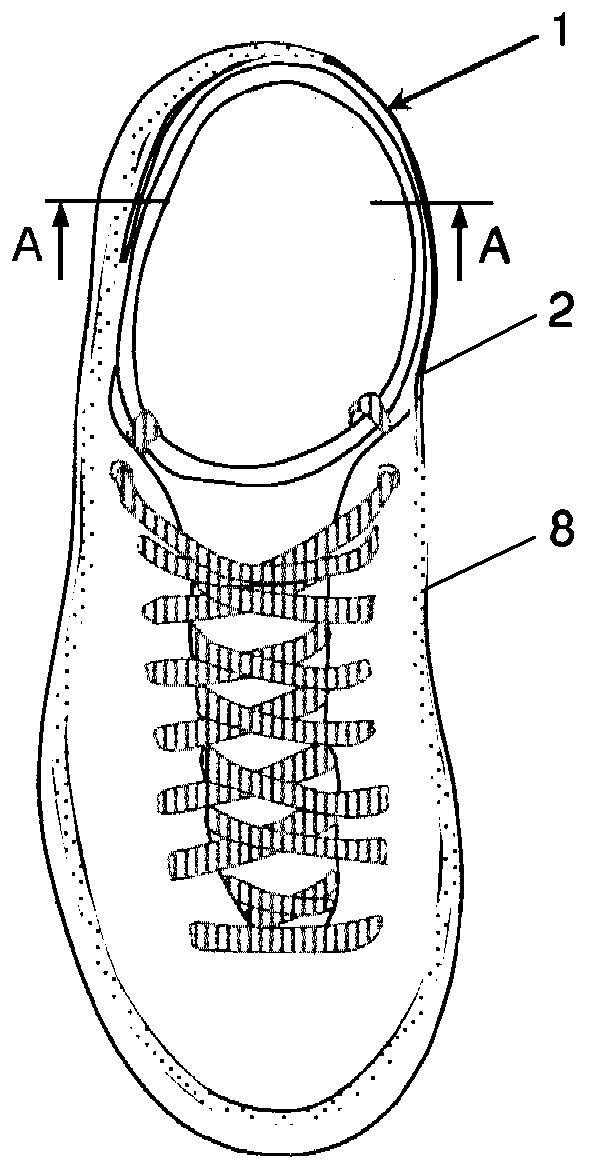

Przedmiotem zgłoszenia jest but wentylowany. But charakteryzuje się tym, że cholewka (1) składa się z zewnętrznej warstwy cholewki, wykonanej z materiału nieprzepuszczającego wody oraz z wewnętrznej warstwy cholewki, wykonanej z materiału przepuszczającego powietrze. Pomiędzy zewnętrzną warstwą cholewki (2) a wewnętrzną warstwą cholewki znajduje się pusta przestrzeń cholewki i obydwie warstwy cholewki (2) połączone są ze sobą za pomocą dystansujących łączników rozmieszczonych w pustej przestrzeni cholewki. Dolna część zewnętrznej warstwy cholewki (2) zakończona jest pierwszą klapą i połączona jest z podeszwą na całym jej obwodzie za pomocą membranowego złącza (8) wykonanego z materiału przepuszczającego powietrze i nieprzepuszczającego wody. We wnętrzu podeszwy wykonanej z elastycznego materiału znajduje się pusta przestrzeń podeszwy, która ograniczona jest od góry wewnętrzną warstwą cholewki i która połączona jest z pustą przestrzenią cholewki poprzez pierwszy kanał zamykany pierwszą klapą oraz połączona jest z przestrzenią zewnętrzną poprzez drugi kanał zamykany pierwszą klapą. W pustej przestrzeni podeszwy znajdują się wsporniki łączące podeszwę i wewnętrzną warstwę cholewki.
