Wiatrak reklamowy obracany, wychylany i z rozsuwanymi tablicami

Abstract

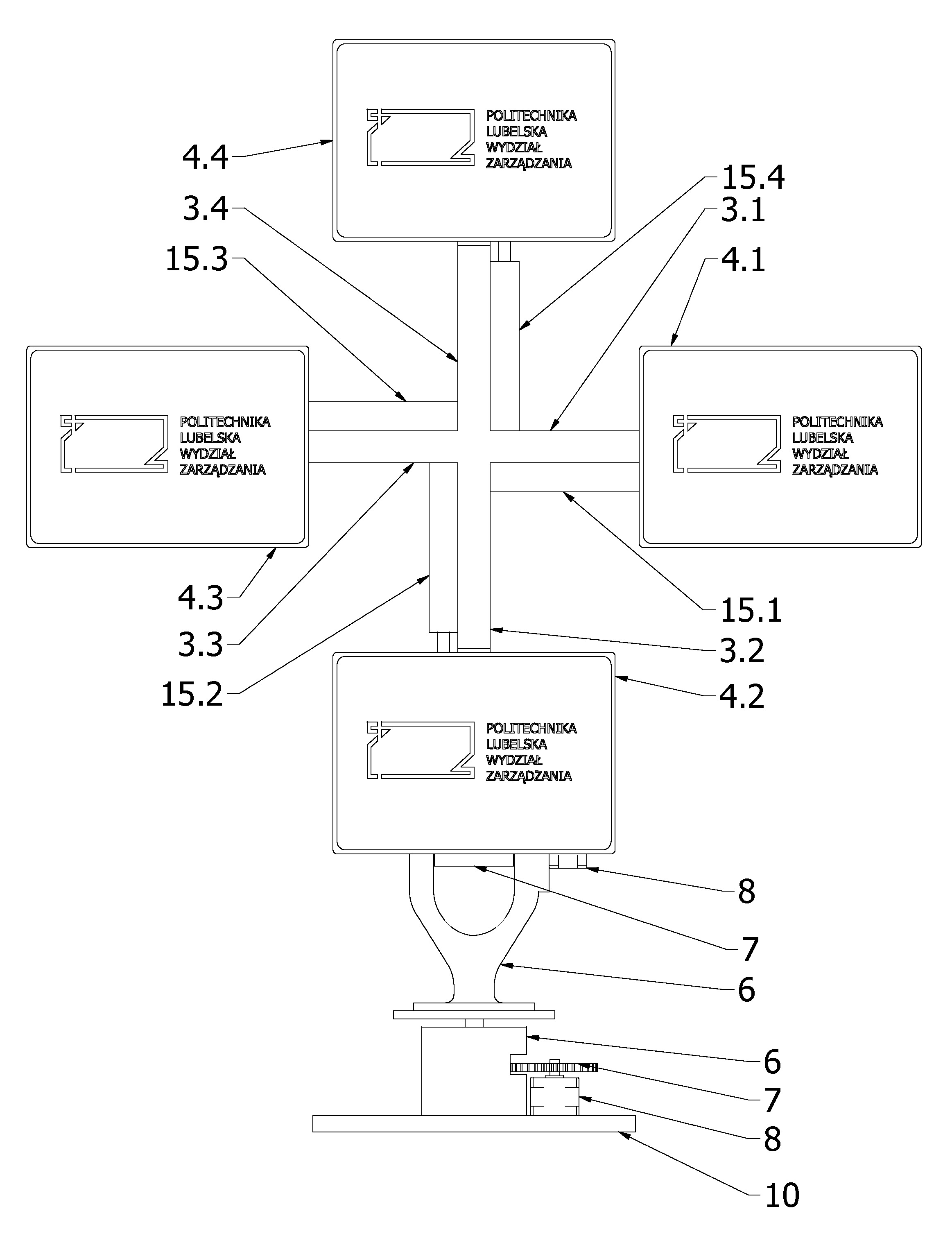

Przedmiotem zgłoszenia jest wiatrak reklamowy obracany, wychylany i z rozsuwanymi tablicami, zamocowany na słupie (1), do którego zamocowany jest pierwszy silnik elektryczny. Charakteryzuje się on tym, że na wale pierwszego silnika elektrycznego, o osi ułożonej prostopadle do osi słupa zamocowane są pierwszymi końcami ramiona (3.1, 3.2, 3.3, 3.4). Oś każdego z ramion (3.1, 3.2, 3.3, 3.4) ułożona jest prostopadle do osi pierwszego silnika elektrycznego. W drugiej końcowej części każdego z ramion (3.1, 3.2, 3.3, 3.4) zamocowana jest obrotowo tablica reklamowa (4.1, 4.2, 4.3, 4.4) o osi obrotu ułożonej równolegle do osi pierwszego silnika elektrycznego, tudzież w dolnej części każdej z tablic reklamowych (4.1, 4.2, 4.3, 4.4) zamocowany jest obciążnik. Słup zamocowany jest w pierwszej podstawie (6) mechanizmu posiadającej dwa równoległe ramiona, pomiędzy którymi zamocowany jest uchylnie uchwyt (7), który połączony jest z pierwszą podstawą (6) za pomocą trzpieni, zamocowanych współosiowo w bocznych ścianach uchwytu (7) i zamocowanych obrotowo w otworach znajdujących się w pierwszej podstawie (6), tudzież do bocznej ściany pierwszej podstawy (6) zamocowany jest drugi silnik elektryczny (8) z wałem znajdującym się w wybraniu ściany bocznej pierwszej podstawy (6). Do wału drugiego silnika elektrycznego (8) zamocowane jest koło ze znajdującym się od strony jego podstawy trzpieniem, ułożonym niewspółosiowo do osi koła. Trzpień znajduje się w rowku prowadzącym znajdującym się w ścianie bocznej uchwytu (7). Dłuższe ściany rowka prowadzącego są ułożone wzdłuż osi słupa. Pierwsza podstawa (6) słupa zamocowana jest na płycie zamocowanej do górnej części drugiego słupa, który zamocowany jest obrotowo w dolnej części w drugiej podstawie oraz drugi słup połączony jest za pomocą przekładni z wałem trzeciego silnika elektrycznego zamocowanego do drugiej podstawy. W drugiej końcowej części każdego z ramion (3.1, 3.2, 3.3, 3.4) zamocowana jest przesuwnie wzdłuż osi ramienia, za pomocą tulei tablica reklamowa (4.1, 4.2, 4.3, 4.4), tudzież do każdego z ramion (3.1, 3.2, 3.3, 3.4) zamocowany jest osobny drugi siłownik (15.1, 15.2, 15.3, 15.4), którego ruchomy koniec połączony jest z tuleją, na której osadzona jest obrotowo wokół osi równoległej do osi pierwszego silnika elektrycznego tablica reklamowa (4.1, 4.2, 4.3, 4.4).
