Sposób wykrywania odrywania się płomienia od wieńca niskoemisyjnego palnika wirowego i czujnik do wykrywania odrywania się płomienia od wieńca niskoemisyjnego palnika wirowego

Abstract

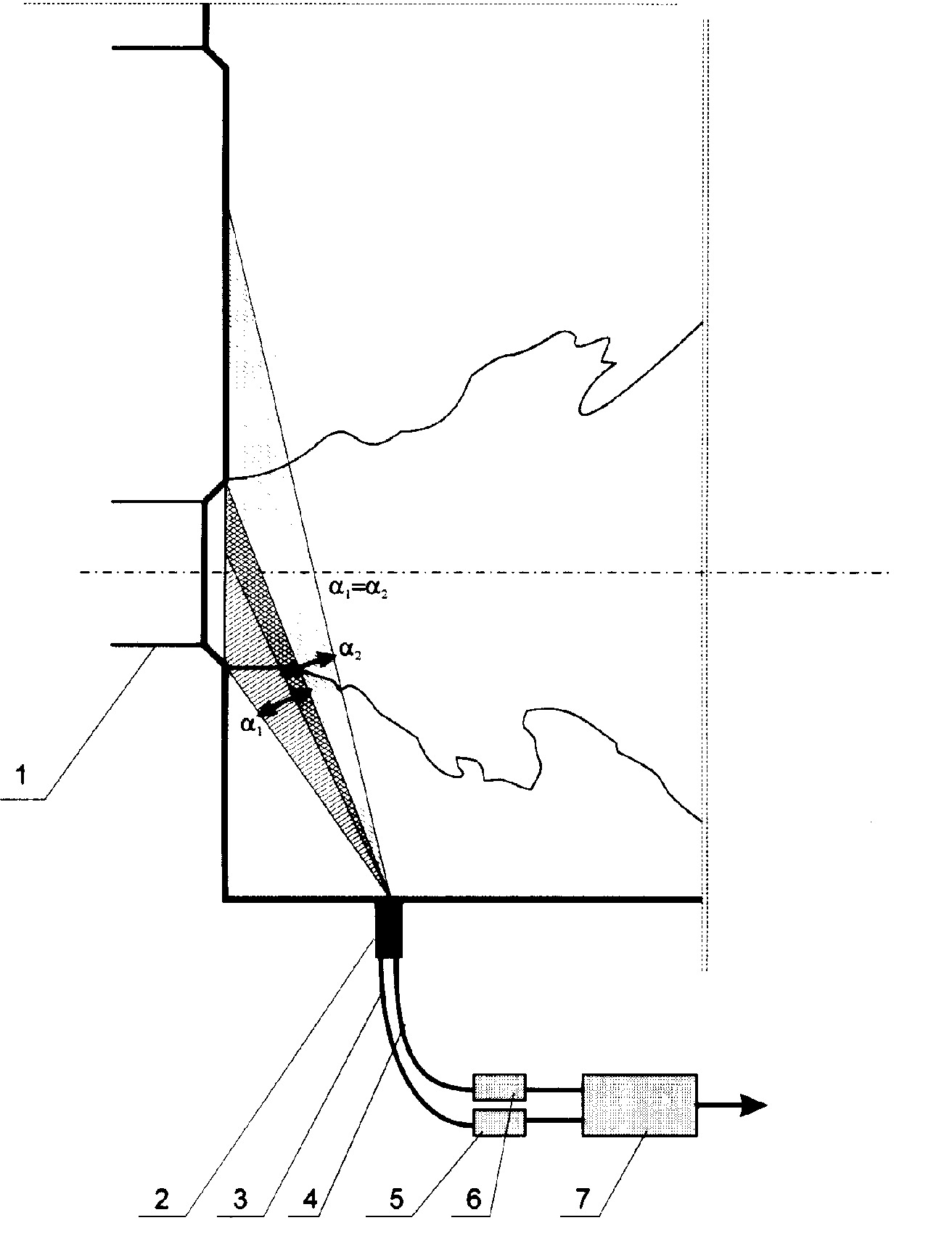

Sposób polega na tym, że pomiaru dokonuje się za pomocą dwóch światłowodów o ograniczonych kątach akceptacji. Sygnały optyczne ze światłowodów przetwarzane są na sygnały elektryczne, charakterystyczne dla zmian, zawierające intensywności płomienia, następnie z sygnałów elektrycznych wydzielana jest składowa zmienna, przy czym zanik składowej zmiennej w sygnale z pierwszego światłowodu przy obecności składowej zmiennej w sygnale z drugiego światłowodu oznacza oderwania się płomienia od wieńca palnika. Czujnik zamontowany jest na ścianie kotła energetycznego, prostopadłej do ściany, na której zamontowane są niskoemisyjne palniki wirowe (1) i składa się z głowicy (2), w której znajdują się dwa światłowody (3, 4) o równych kątach akceptacji, ograniczonych tak, że stożek akceptacji pierwszego z nich obejmuje z lekkim zapasem wieniec palnika, a obszar widzenia drugiego z nich-dalszą część dna płomienia.
