Sposób kształtowania wierteł metodą wyciskania ze skręcaniem

Abstract

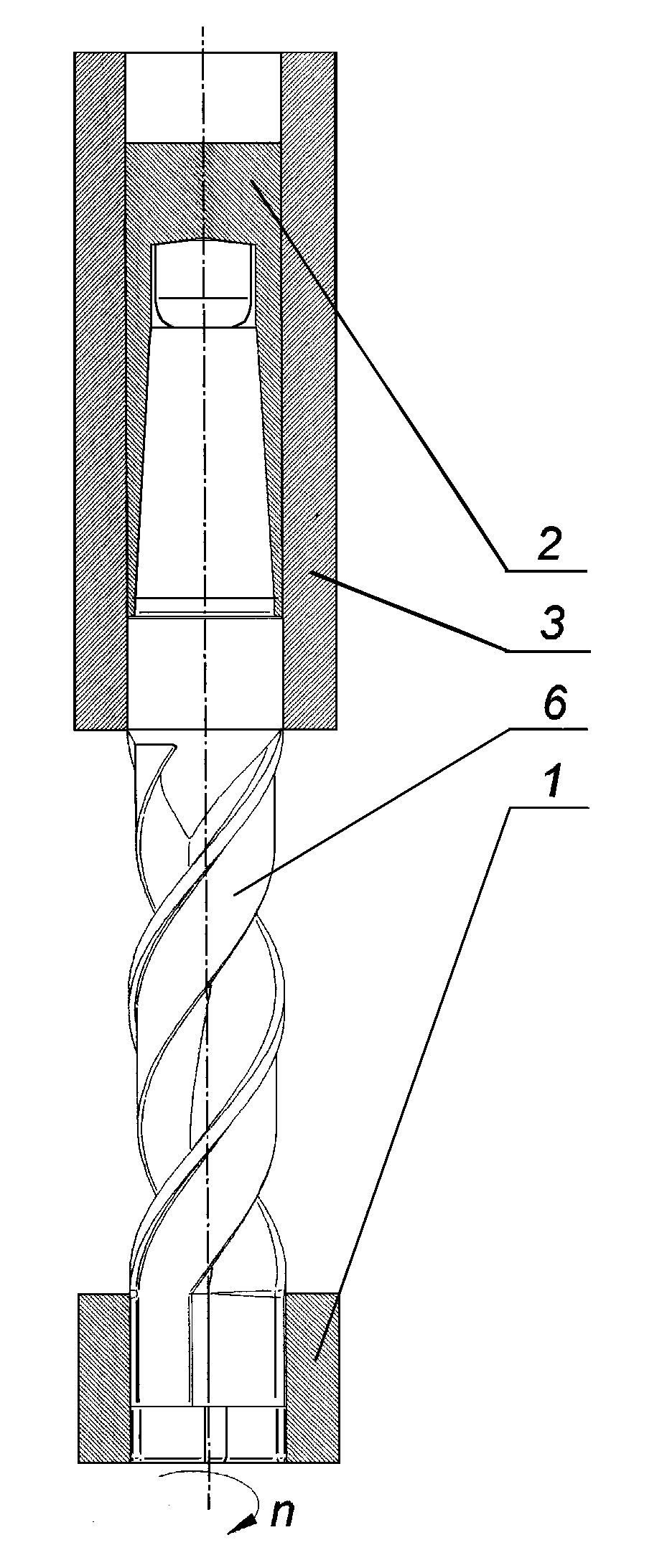

Sposób kształtowania wierteł metodą wyciskania ze skręcaniem charakteryzuje się tym, że kształtowany półfabrykat w postaci odcinka pręta umieszcza się w cylindrycznej tulei (3), na końcu której osadzona jest matryca (1), zakończona otworem kształtowym, zaś kształt otworu w matrycy (1) odpowiada zarysowi przekroju poprzecznego wiertła (6), następnie uruchamia się ruch postępowy stempla (2), który przemieszczając się w cylindrycznej tulei (3j ze stałą prędkością, wprawia w ruch posuwisty umieszczony w tulei (3) wsad i powoduje jego współbieżne wyciskanie ze stałą prędkością przez otwór kształtowy matrycy (1). Po osiągnięciu przez stempel (2) położenia końcowego wyłącza się ruch postępowy stempla (2), a włącza się ruch posuwisty matrycy (1), która przesuwa się ze stałą prędkością w kierunku końca wyciśniętego półfabrykatu i w chwili zajęcia przez matrycę (1) położenia końcowego wyłącza się jej ruch postępowy, a włącza się ruch obrotowy ze stałą prędkością (n) i skręca się ukształtowany wcześniej półfabrykat, powodując ukształtowanie linii śrubowej wiertła (6). Proces realizowany jest w układzie, w którym stempel (2) posiada stożkowy otwór i przemieszcza się ze stałą prędkością w cylindrycznej tulei (3) w kierunku matrycy (1), powodując wyciskanie współbieżne oraz przeciwbieżne i ukształtowanie części roboczej i chwytowej wiertła (6), po czym następuje skręcanie części roboczej wiertła (6).
