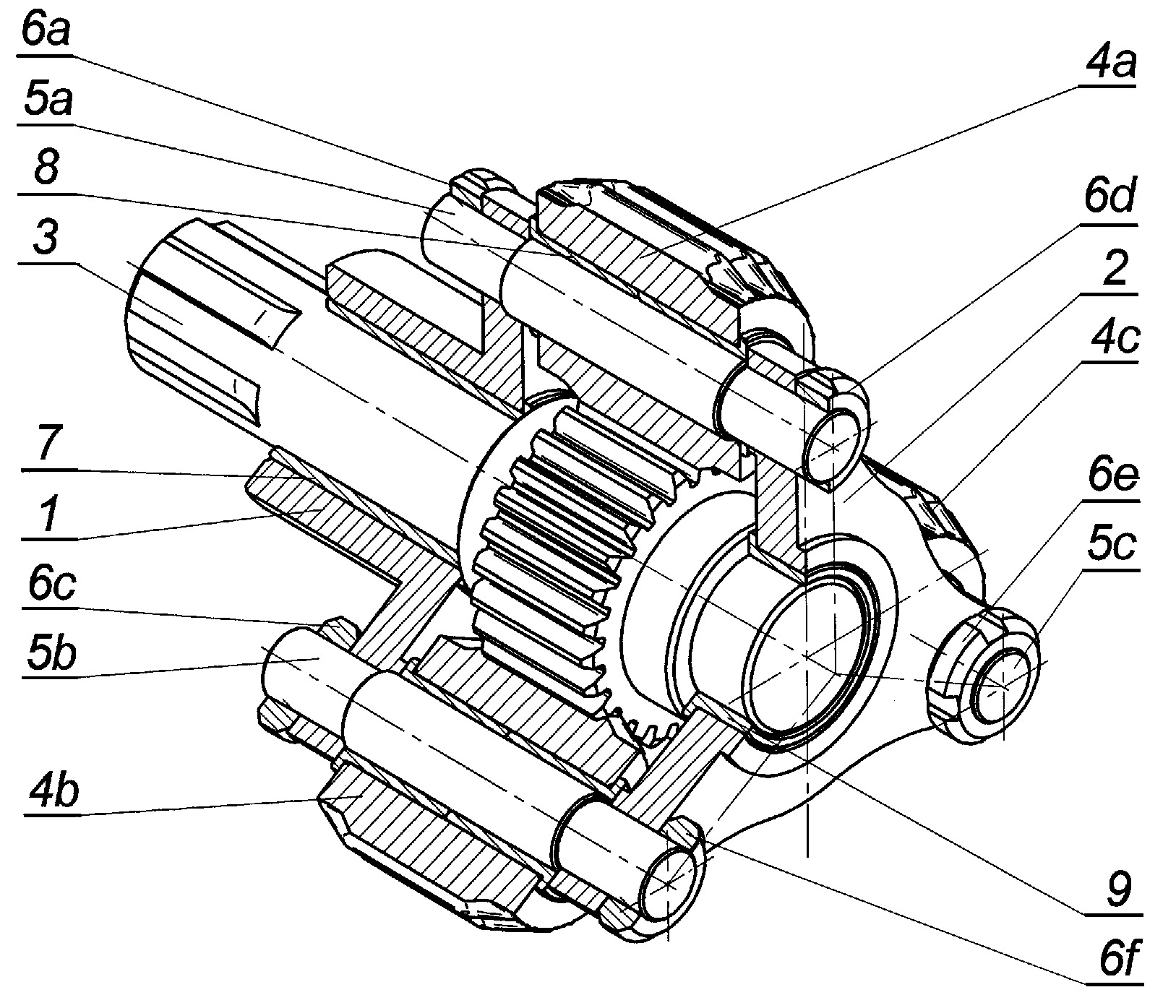

Głowica do walcowania uzębień wewnętrznych składająca się z uzębionego wału napędowego, tulei ślizgowych oraz osi i nakrętek charakteryzuje się tym, że w płycie korpusu (1) osadzone są co 120° trzy nieruchome osie (5a), (5b) i (5c), przymocowane z jednej strony do korpusu (1) za pomocą nakrętek (6a), (6b) i (6c), natomiast z drugiej strony nieruchome osie (5a), (5b) i (5c) połączone są ze sobą płytą (2) spinającą, która jest przymocowana do osi (5a), (5b) i (5c) nakrętkami (6d), (6e) i (6f), zaś między płytą korpusu (1) i płytą (2) spinającą, centralnie w ich osi umieszczony jest uzębiony wał (3) napędowy łożyskowany w tulei (7) ślizgowej osadzonej w piaście korpusu (1) oraz tulei (9) ślizgowej, która jest osadzona w płycie (2) spinającej, zaś uzębiony wał (3) napędowy zazębiony jest z trzema narzędziami (4a), (4b) i (4c) w kształcie rolek uzębionych, które łożyskowane są w tulejach (8) ślizgowych, przy czym narzędzia (4a), (4b) i (4c) osadzone są obrotowo na nieruchomych osiach (5a), (5b) i (5c).
Additional information
Application date
2012-03-05
WUP publication date
2016-05-31
Exclusive right number
Pat.221668
Tomczak, J., & Pater, Z. (2012). Głowica do walcowania uzębień wewnętrznych. https://hdl.handle.net/20.500.14629/16862
