Siłownik

Alternative title
Actuator
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2018
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.424840
Abstract PL

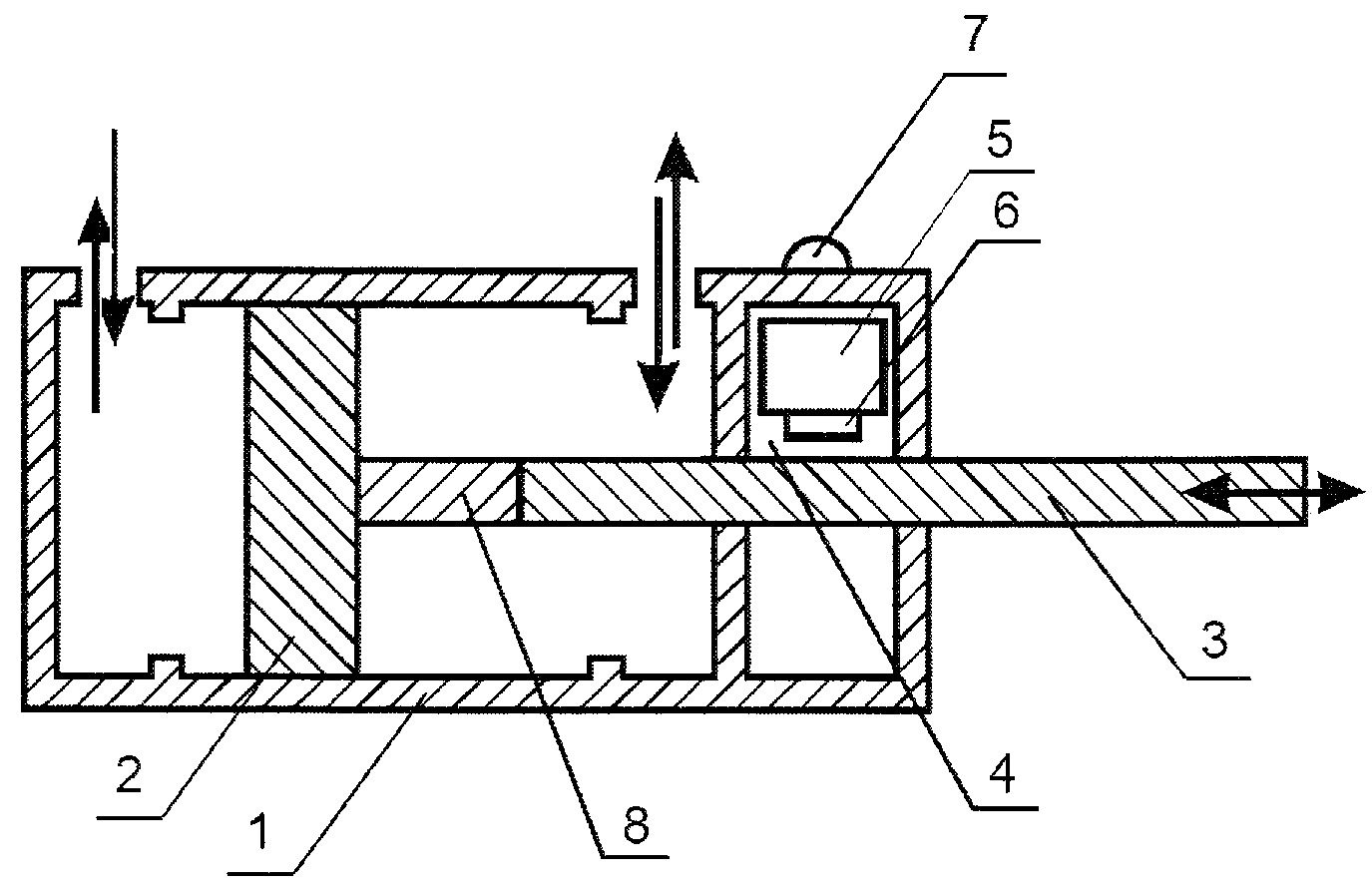

Przedmiotem wynalazku jest siłownik hydrauliczny albo pneumatyczny z układem wykrywania zużycia, którego celem jest sygnalizacja stopnia zużycia w czasie rzeczywistym elementów trących siłownika. Siłownik charakteryzuje się tym, że w cylindrze (1) od strony tłoczyska (3) znajduje się dodatkowa komora (4), w której umieszczony jest przetwornik pomiarowy (6) połączony z układem elektronicznym (5), który połączony jest z elementem wizualizującym (7) umieszczonym na zewnątrz cylindra (1). Tłoczysko (3) posiada element wykrywany (8) współpracujący z przetwornikiem pomiarowym (6). Układ elektroniczny (5) wyposażony jest w układ porównujący rzeczywistą liczbę cykli pracy tłoka z wzorcem zużycia zapisanym w pamięci układu elektronicznego (5).
Date of filing with the Polish Patent Office or with the competent office abroad
2018-03-09
Date of publication in ‘WUP’ or equivalent foreign bulletin
2020-04-30
Exclusive right number
Pat.234784
Statistics
3Views
22Downloads
Przystupa, K. (2018). Siłownik. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17684
