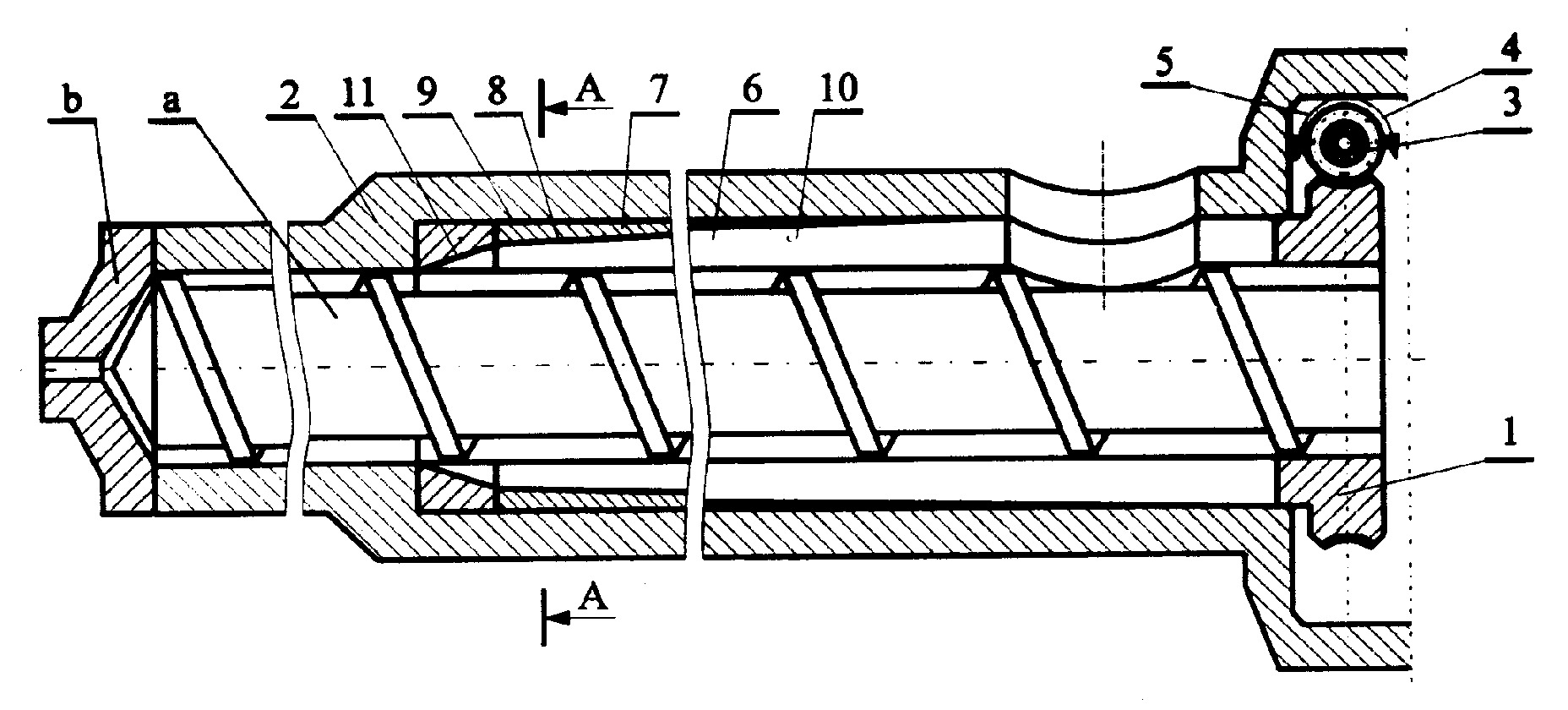

Przedmiotem wynalazku jest wytłaczarka do tworzyw polimerowych, posiadająca układ uplastyczniający z tuleją rowkowaną, mocowaną jednym końcem na stałe do cylindra wytłaczarki oraz pasowaną obrotowo-suwliwie z cylindrem na całej długości współdziałania z cylindrem i drugim końcem, znajdującym się poza stefą zasypu, wyposażonym w mechanizm umożliwiający skręcanie tego końca tulei w obrębie odkształcania sprężystego materiału tulei, odpornego na zużywanie tribologiczne, w lewą lub w prawą stronę w zależności od potrzeby. Wytłaczarka charakteryzuje się tym, że tuleja (1) ma wykonane na przeważającej części swej długości szczeliny (6) o wysokości równej grubości ścianki tulei (1). W szczelinach (6) umieszczone są kliny (7), których szerokość ściśle odpowiada szerokości szczelin, a powierzchnia zewnętrzna, mająca taki sam kszatałt jak powierzchnia (9) zewnętrzna tulei (1), przylega do powierzchni (9) wewnętrznej cylindra (2) wytłaczarki, natomiast powierzchnie boczne klinów (7) mają taki sam kształt, jak powierzchnie boczne szczelin (6). Szczeliny (6) wraz z klinami (7) tworzą rowki (10) wzdłużne o zmiennej głębokości i stałym kształcie przekroju poprzecznego wzdłuż długości tulei (1).
