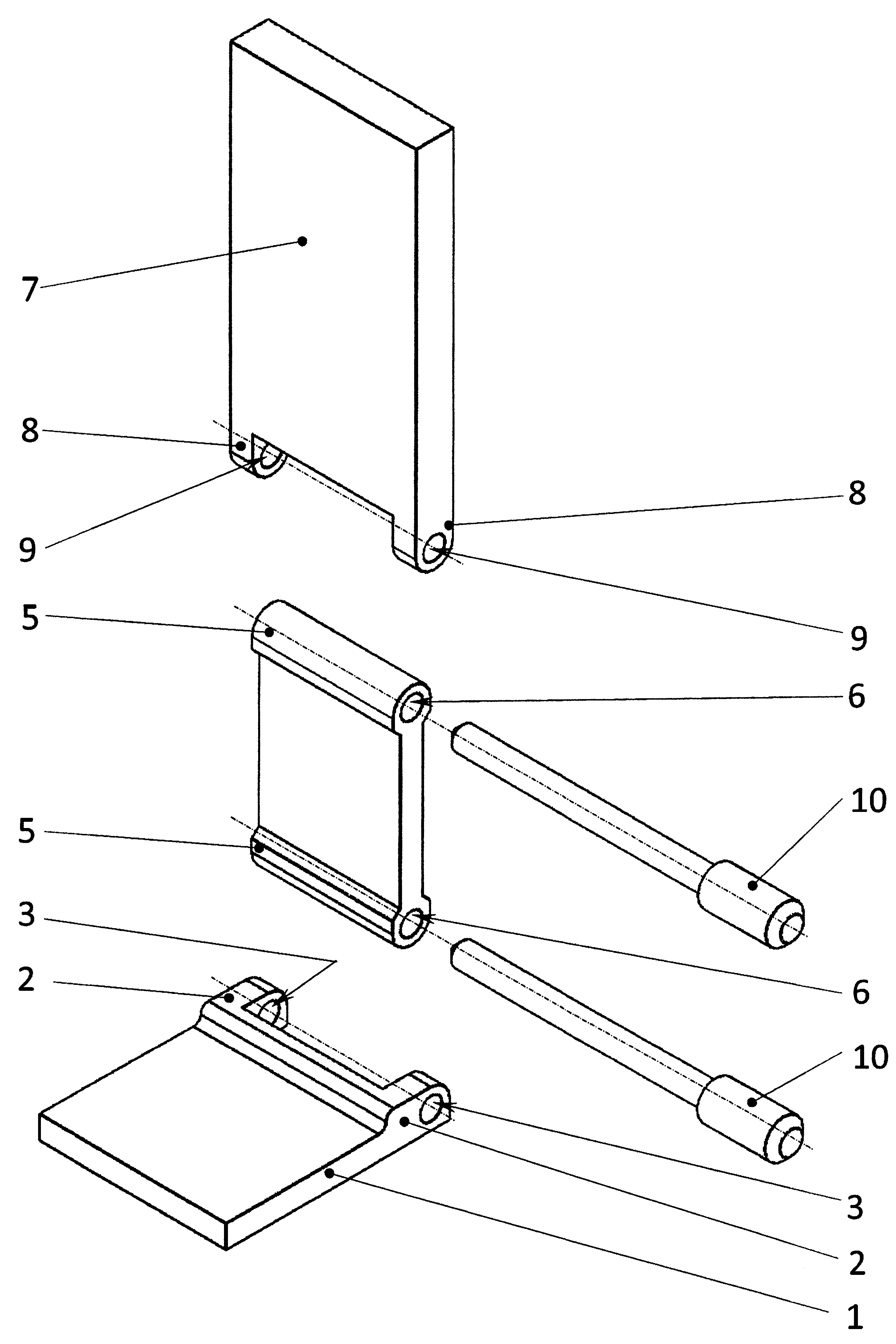

Uchwyt do rozdzierania próbek w kształcie podwójnej belki składa się z podstawy (1), posiadającej uszy (2) z otworami (3) przelotowymi i z łącznika, posiadającego na końcach uszy (5) z otworami (6) przelotowymi oraz z części chwytowej (7), posiadającej na jednym końcu uszy (8) z otworami (9) przelotowymi. Podstawa (1) jest połączona przegubowo z łącznikiem za pomocą elementu (10) łączącego w kształcie walca z końcówką o większej średnicy przechodzącego przez otwory (3) przelotowe w podstawie (1) i otwory (6) przelotowe w dolnej części łącznika. Z kolei łącznik jest połączony przegubowo z częścią chwytową (7) za pomocą elementu (10) łączącego przechodzącego przez otwory (6) przelotowe w górnej części łącznika i otwory (9) przelotowe w części chwytowej (7).
Additional information
Application date
2015-04-21
WUP publication date
2017-04-28
Exclusive right number
Pat.225617
Samborski, S. (2015). Uchwyt do rozdzierania próbek w kształcie podwójnej belki. https://hdl.handle.net/20.500.14629/17592
