Narzędzia do rozdrabniania struktury

Alternative title
Device for disintegration of the structure
Type
Patent
Subtype
Invention
Authors/Creators
;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2018
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.425174
Abstract PL

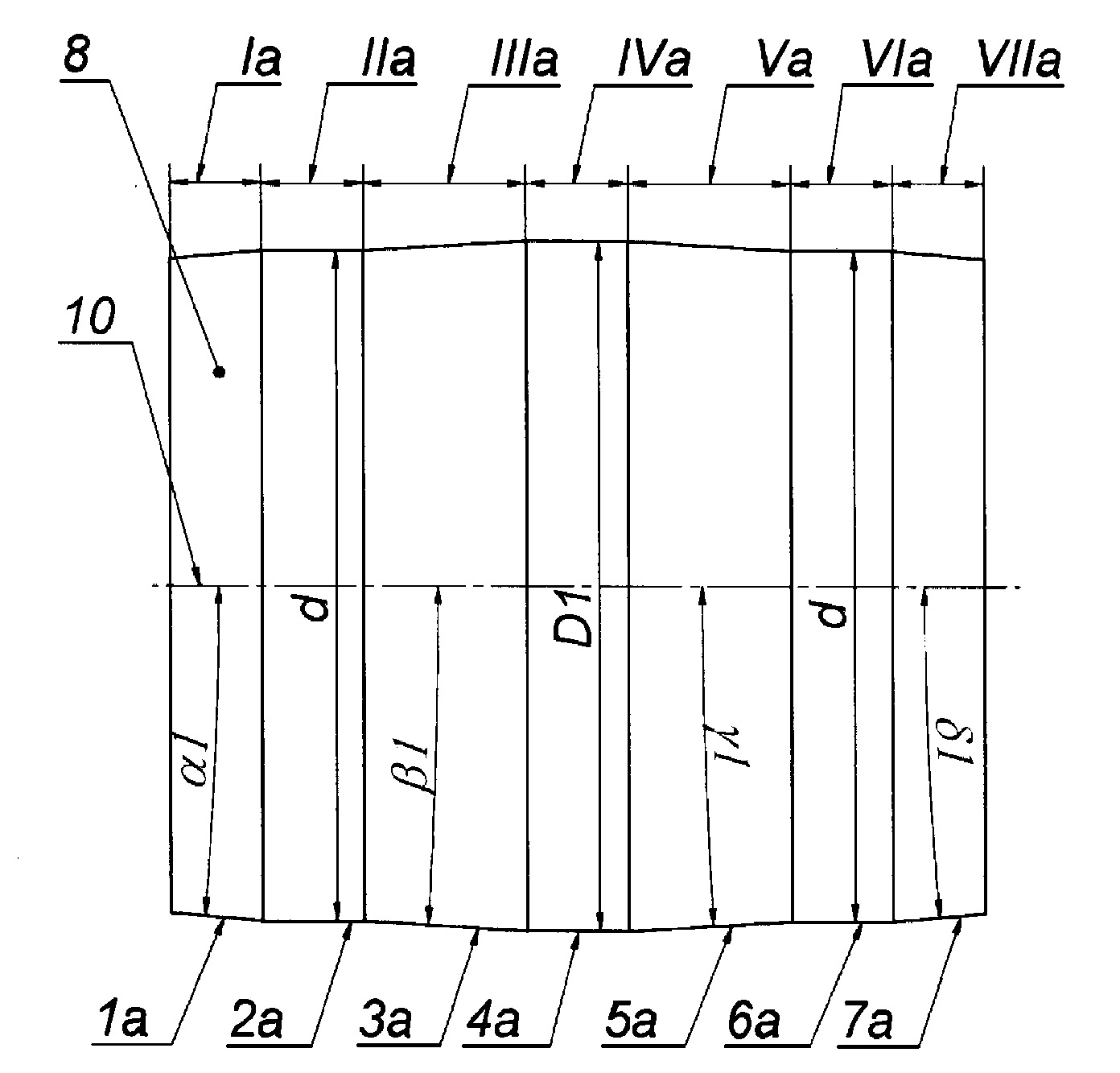

Narzędzia do rozdrabniania struktury w walcarce skośnej z dwoma walcami charakteryzują się tym, że składają się z dwóch walców (8, 9), przy czym pierwszy walec (8) od strony wejścia posiada pierwszą strefę wejściową (Ia) o tworzącej (1a) nachylonej do osi walca (10), pod kątem α1, z którą sąsiaduje pierwsza strefa ciągnąca (IIa) o powierzchni walcowej (2a) i średnicy d za którą znajduje się pierwsza strefa przeginająca (IIIa) o tworzącej (3a) nachylonej do osi walca (10), pod kątem β1. Za pierwszą strefą przeginającą (IIIa) znajduje się pierwsza strefa prostująca (IVa) o powierzchni walcowej (4a) i średnicy D1, za którą znajduje się pierwsza strefa odginająca (Va) o tworzącej (5a) nachylonej do osi walca (10), pod kątem γ1, następnie za pierwszą strefą odginającą (Va) znajduje się pierwsza strefa kalibrująca (VIa) o powierzchni walcowej (6a) i średnicy d, zaś na końcu walca znajduje się pierwsza strefa wyjściowa (VIIa) o tworzącej (7a) nachylonej do osi walca pod kątem δ1.
Date of filing with the Polish Patent Office or with the competent office abroad
2018-04-09
Date of publication in ‘WUP’ or equivalent foreign bulletin
2020-03-31
Exclusive right number
Pat.234618
Statistics
2Views
29Downloads
Bulzak, T., Tomczak, J., & Pater, Z. (2018). Narzędzia do rozdrabniania struktury. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17200
