Sposób i urządzenie do walcowania skośnego trzema walcami stożkowymi

Abstract

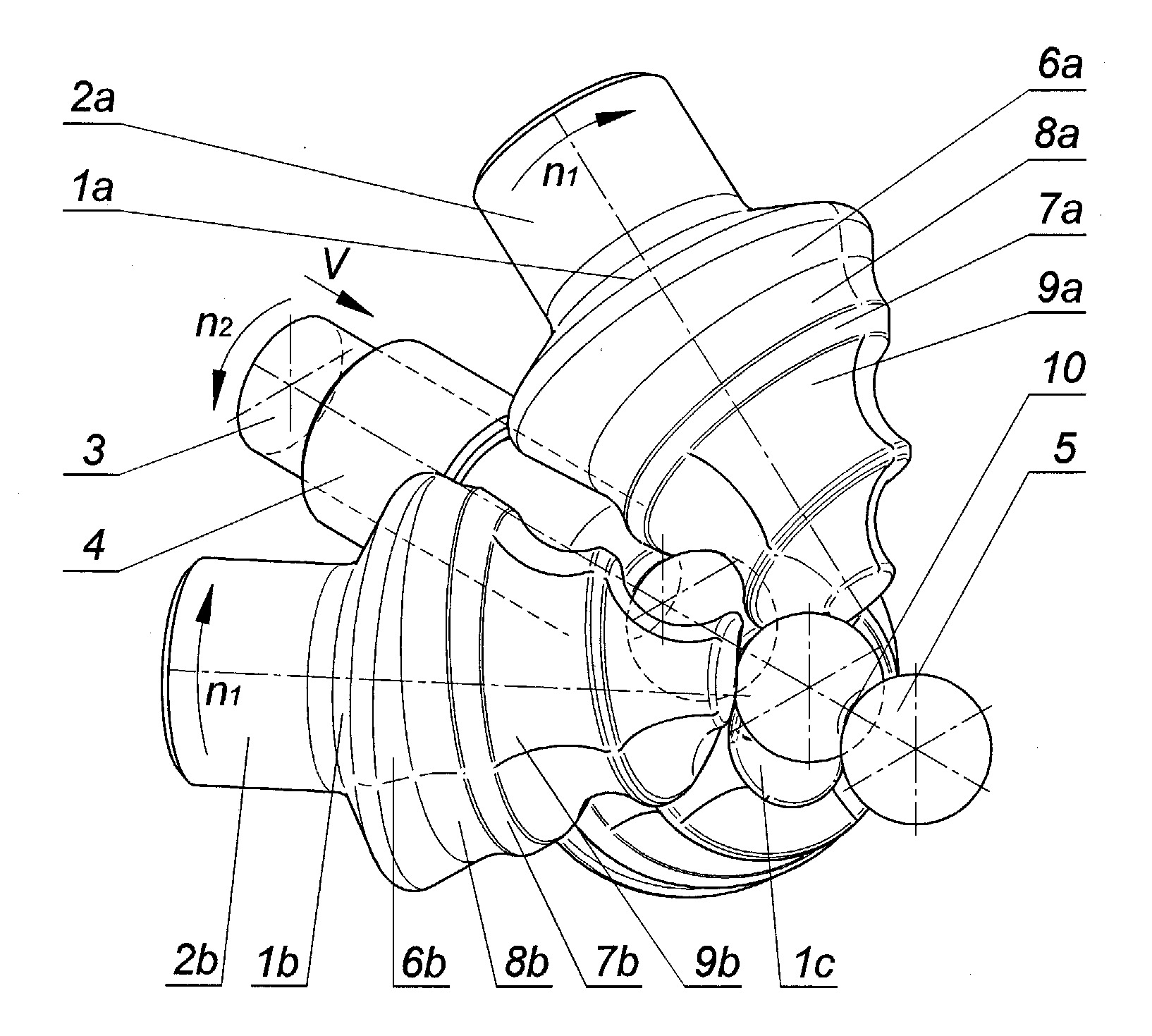

Sposób walcowania skośnego trzema walcami stożkowymi, zwłaszcza wyrobów typu kula, charakteryzuje się tym, że półfabrykat (3) w kształcie odcinka pręta o mniejszej od średnicy kształtowanej kuli (5) umieszcza się w tulei (4) prowadzącej, po czym podaje się półfabrykat (3) do przestrzeni wejściowej trzech stożkowych walców (1a, 1b, 1c) roboczych, od strony czopów napędowych, następnie wprawia się w ruch obrotowy stożkowe walce (1a, 1b, 1c) robocze w tym samym kierunku i ze stałą prędkością (n1), po czym wprawia się półfabrykat (3) w ruch obrotowy ze stałą prędkością (n2) w kierunku przeciwnym do kierunku obrotów stożkowych walców (1a, 1b, 1c) roboczych oraz podaje się półfabrykat (3) ze stałą prędkością (V) w tulei (4) prowadzącej w kierunku spiralnych występów znajdujących się na stożkowych powierzchniach stożkowych walców (1a, 1b, 1c) roboczych, po czym zagłębia się spiralne występy o wklęsłych powierzchniach bocznych w półfabrykat (3) i kształtuje się na powierzchni półfabrykatu (3) przewężenie oraz oddziela się od półfabrykatu (3) objętość materiału równą objętości kształtowanej kuli (5), następnie zgniata się półfabrykat (3) spiralnymi występami.
