Przyrząd do nagniatania wielu wgłębień na powierzchniach bocznych profili o przekroju prostokątnym

Abstract

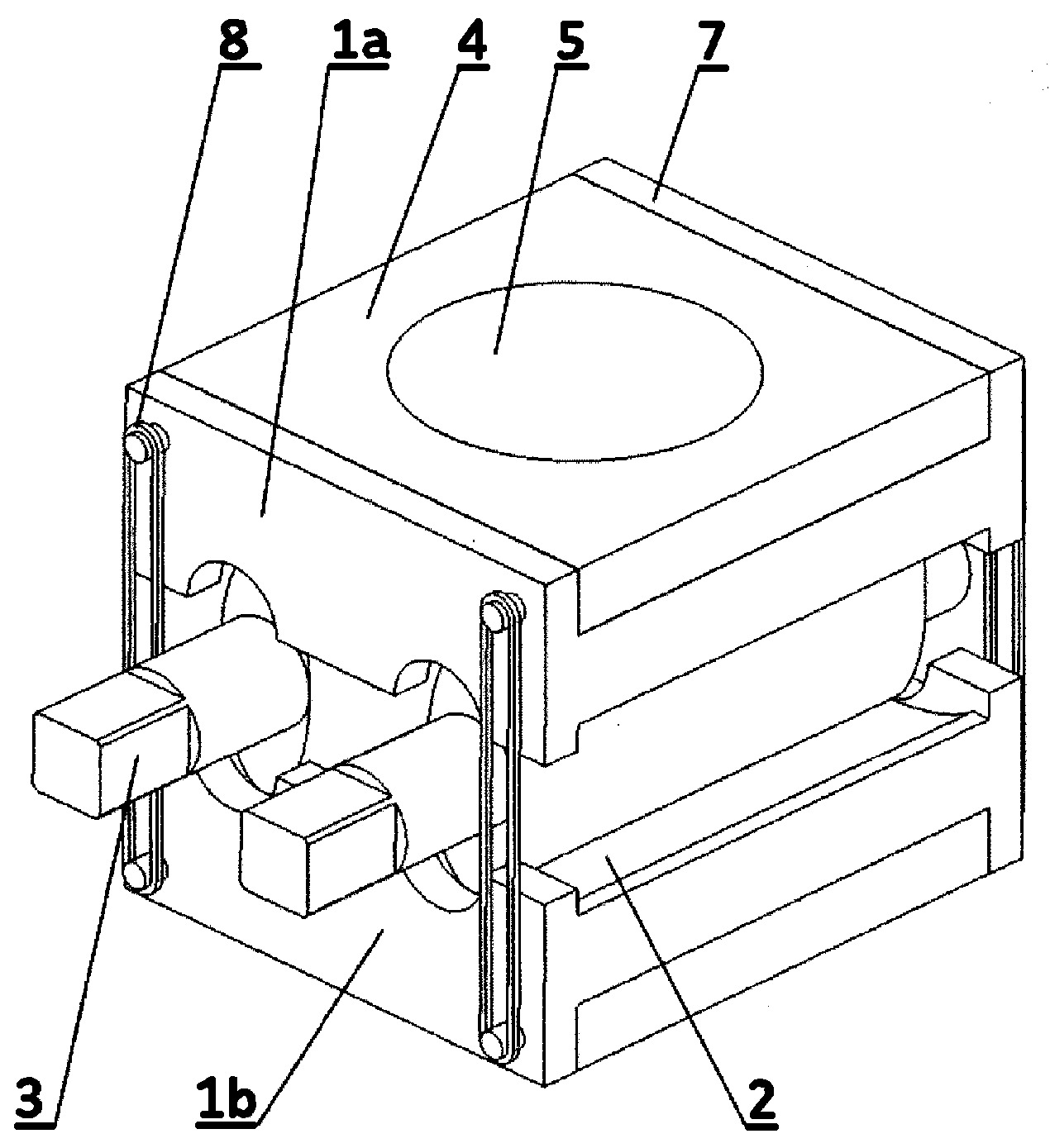

Przedmiotem wynalazku jest przyrząd do nagniatania wielu wgłębień na powierzchniach bocznych profili o przekroju prostokątnym. Charakteryzuje się on tym, że składa się z dwóch części korpusu (1a, 1b) w postaci prostopadłościanu, z których każda na swojej powierzchni od strony kontaktowej z drugą częścią korpusu posiada dwa równolegle ułożone rowki (2) o przekroju poprzecznym w kształcie odcinka elipsy. W każdym rowku (2) znajduje się wał (3), który w części roboczej posiada przekrój poprzeczny w kształcie elipsy, zaś na swoim końcu posiada fragment ukształtowany pod klucz. Na powierzchni przeciwległej do powierzchni od strony kontaktowej z drugą częścią korpusu znajdują się płyta (4) z zagłębieniem (5) od strony kontaktu z kształtowanym profilem.
