Sposób walcowania skośnego trzema walcami śrubowymi wyrobów typu kula

Abstract

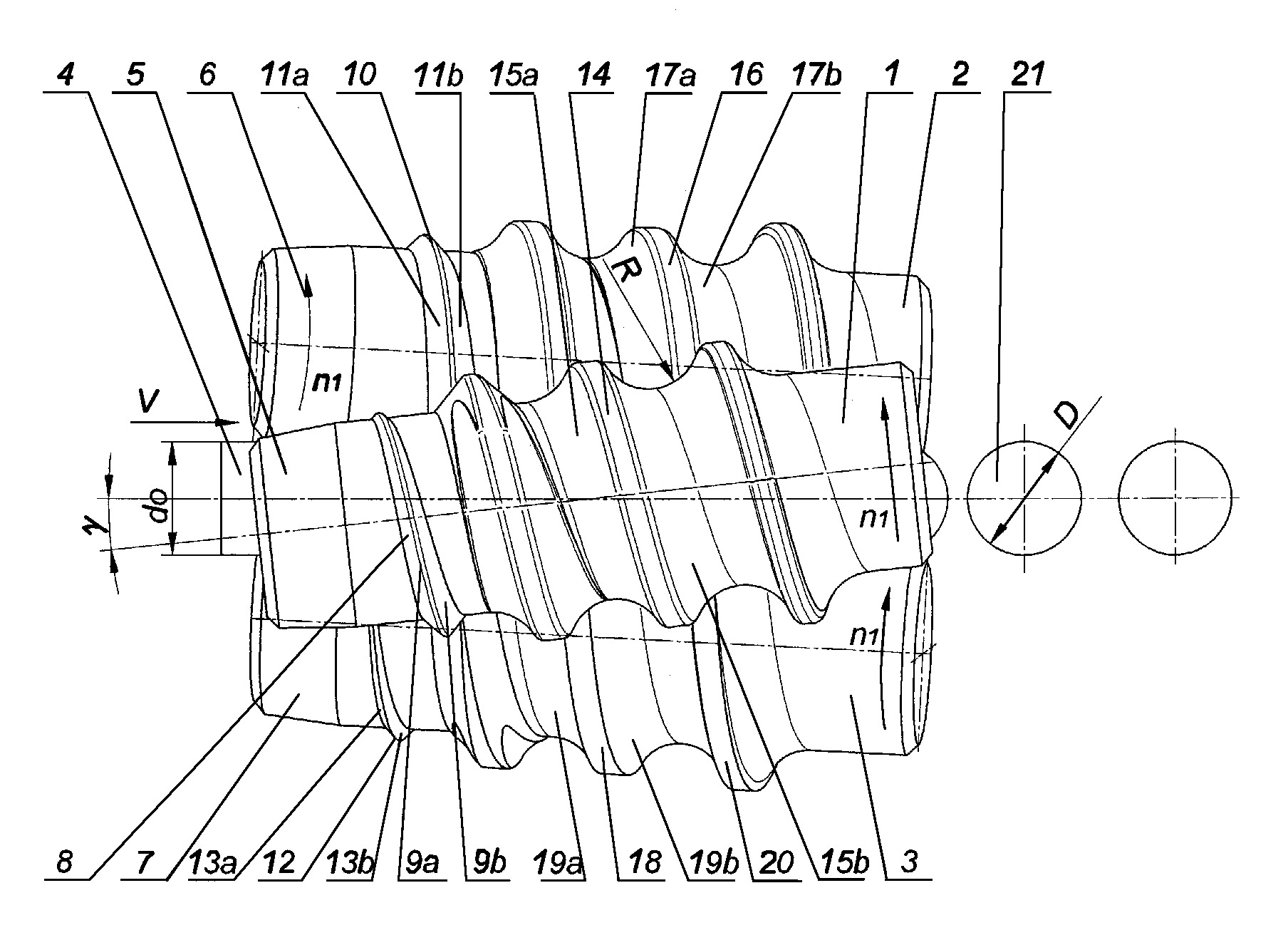

Sposób walcowania skośnego trzema walcami śrubowymi wyrobów typu kula, charakteryzuje się tym, że półfabrykat (4) w kształcie odcinka pręta o średnicy (do) większej od średnicy (D) kształtowanej kuli (21) umieszcza się w przestrzeni wejściowej walców (1), (2) i (3) roboczych, utworzonej przez powierzchnie (5), (6) i (7) stożkowe znajdujące się na walcach (1), (2) i (3) roboczych, przy czym walce (1), (2) i (3) robocze rozmieszczone są symetrycznie wokół półfabrykatu (4), zaś osie walców (1), (2) i (3) roboczych nachylone są pod jednakowymi kątami (γ) w stosunku do osi półfabrykatu (4), następnie włącza się ruch obrotowy walców (1), (2) i (3) roboczych w tym samym kierunku i ze stałą prędkością (n1), w wyniku czego wprawia się półfabrykat (4) w ruch obrotowy ze stałą prędkością (n2) w kierunku przeciwnym do kierunku obrotów walców (1), (2) i (3) roboczych oraz przemieszcza się półfabrykat (4) ze stałą prędkością (V) w kierunku śrubowych występów umieszczonych na walcach (1), (2) i (3) roboczych, zaś w wyniku oddziaływania powierzchni (5), (6) i (7) stożkowych redukuje się średnice (do) półfabrykatu (4) do średnicy (D) kształtowanej kuli (21), następnie zagłębia się występy (8), (10) i (12) śrubowe o klinowych powierzchniach (9a), (9b), (11a), (11b), (13a) i (13b) bocznych, które umieszczone są na powierzchniach walców (1), (2) i (3) roboczych w półfabrykat (4) i oddziela się od półfabrykatu (4) objętość materiału równą objętości kształtowanej kuli (21).
