Przyłbica z dyszami wentylującymi i sterowanym nadmuchem

Abstract

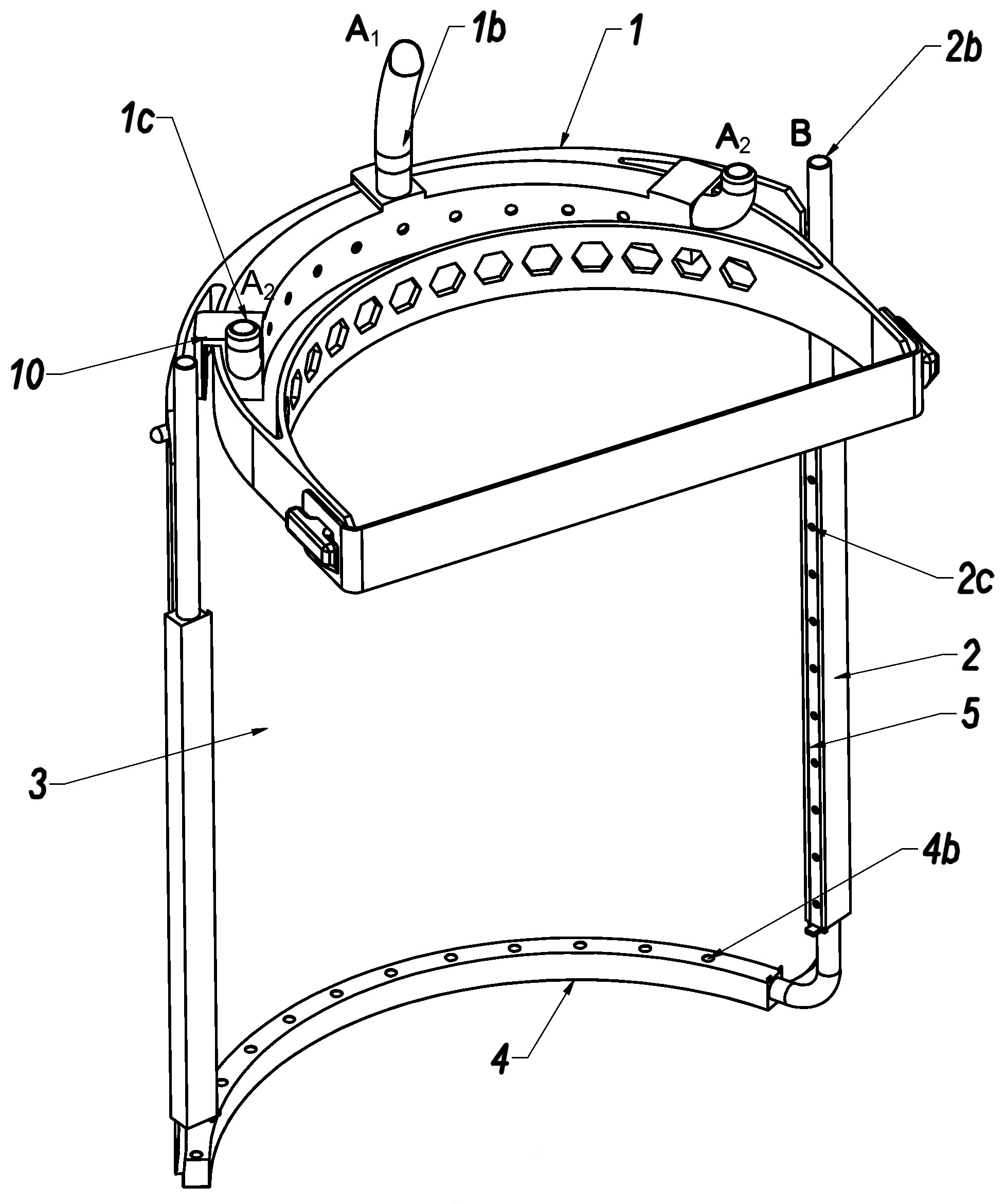

Przedmiotem wynalazku jest przyłbica z dyszami wentylującymi i sterowanym nadmuchem posiadająca opaskę nadmuchową. Składa się ona z opaski nadmuchowej posiadającej korpus (1) opasujący czoło użytkownika oraz z bocznych dysz posiadających korpusy (2) zamocowane do boków przeźroczystej części twarzowej przyłbicy (3). Składa się także z dolnej dyszy posiadającej korpus (4) zamocowany do dolnej przeźroczystej części twarzowej przyłbicy (3). W korpusie (1) opaski znajduje się kanał z przewodem (1b, 1c). W ścianie kanału znajdują się przelotowe otwory. W korpusach (2) bocznych dysz znajdują się kanały z drugimi przewodami (2b). W bocznych ścianach kanałów korpusów (2) bocznych dysz znajdują się przelotowe otwory (2c) skierowane w stronę nosa i ust użytkownika. Na bocznych ścianach korpusów (2) bocznych dysz znajdują się prowadnice, w których znajdują się przesłony (5) z przelotowymi otworami. W korpusie (4) dolnej dyszy znajduje się kanał połączony z kanałami korpusów (2) bocznych dysz. W górnej ścianie kanału korpusu (4) dolnej dyszy znajdują się przelotowe otwory (4b). Przewód (1b, 1c) podłączony jest do pierwszego złącza zaworu czterodrożnego przełączającego, który swoim drugim złączem połączony jest z przewodem (2b). Trzecie złącze zaworu czterodrożnego przełączającego połączone jest poprzez filtr z wentylatorem nadmuchowym. Czwarte złącze zaworu czterodrożnego przełączającego połączone jest z wentylatorem wyciągowym.
