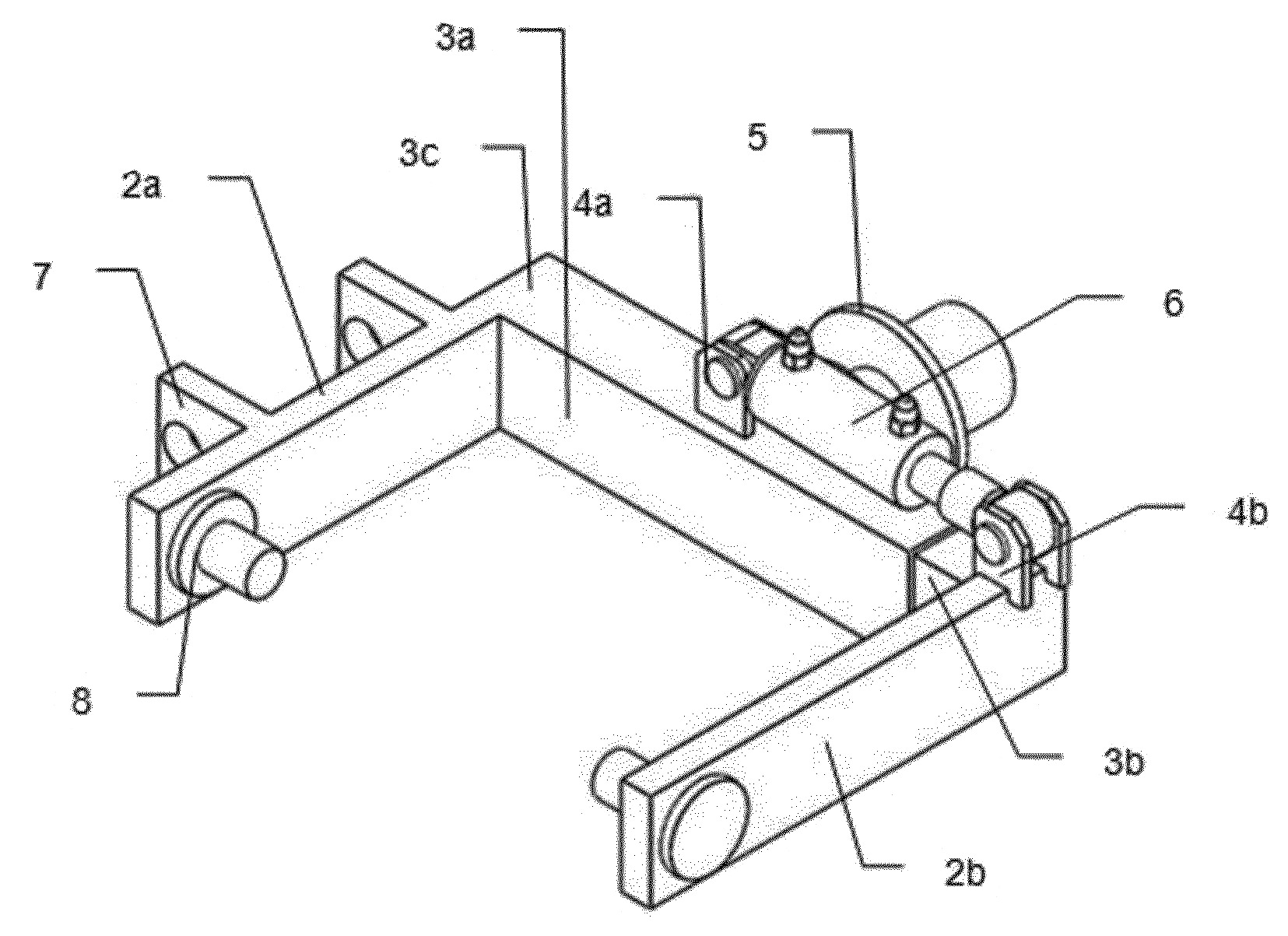

Przedmiotem wynalazku jest rozsuwany uchwyt formy do odlewania rotacyjnego. Składa się z pierwszej podstawy postaci płaskownika, do której końca zamocowane jest pierwsze ramie (2a) w postaci płaskownika. Do pierwszego ramienia (2a) zamocowana jest pierwsza listwa łącząca (3a) w postaci płaskownika, ułożona równolegle do pierwszej podstawy. Uchwyt składa się z drugiej podstawy w postaci płaskownika, na końcu której zamocowane jest drugie ramie (2b). Do drugiego ramienia (2b) zamocowana jest druga listwa łącząca (3b) w postaci płaskownika, ułożona równolegle do drugiej podstawy. Pierwsza postawa styka się z drugą podstawą. Pierwsza listwa łącząca (3a) styka się z drugą listwą łączącą (3b). Pierwsza podstawa połączona jest z pierwszą listwą łączącą (3a) poprzez trzecią listwę łączącą (3c), która jest do nich prostopadła i do której przymocowane jest pierwsze mocowanie (4a) słownika hydraulicznego (6), a drugie mocowanie (4b) siłownika hydraulicznego (6) przymocowane jest do drugiego ramienia (2b). Pomiędzy pierwszym mocowaniem (4a) siłownika hydraulicznego (6) oraz drugim mocowaniem (4b) słownika hydraulicznego (6) znajduje się siłownik hydrauliczny (6).
Additional information
Application date
2019-12-10
WUP publication date
2021-08-30
Exclusive right number
Pat.238472
Głogowska, K., & Sikora, J. (2019). Rozsuwany uchwyt formy do odlewania rotacyjnego. https://hdl.handle.net/20.500.14629/17775
