Klucz dynamometryczny

Alternative title
Torque wrench
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2016
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.419408
Abstract PL

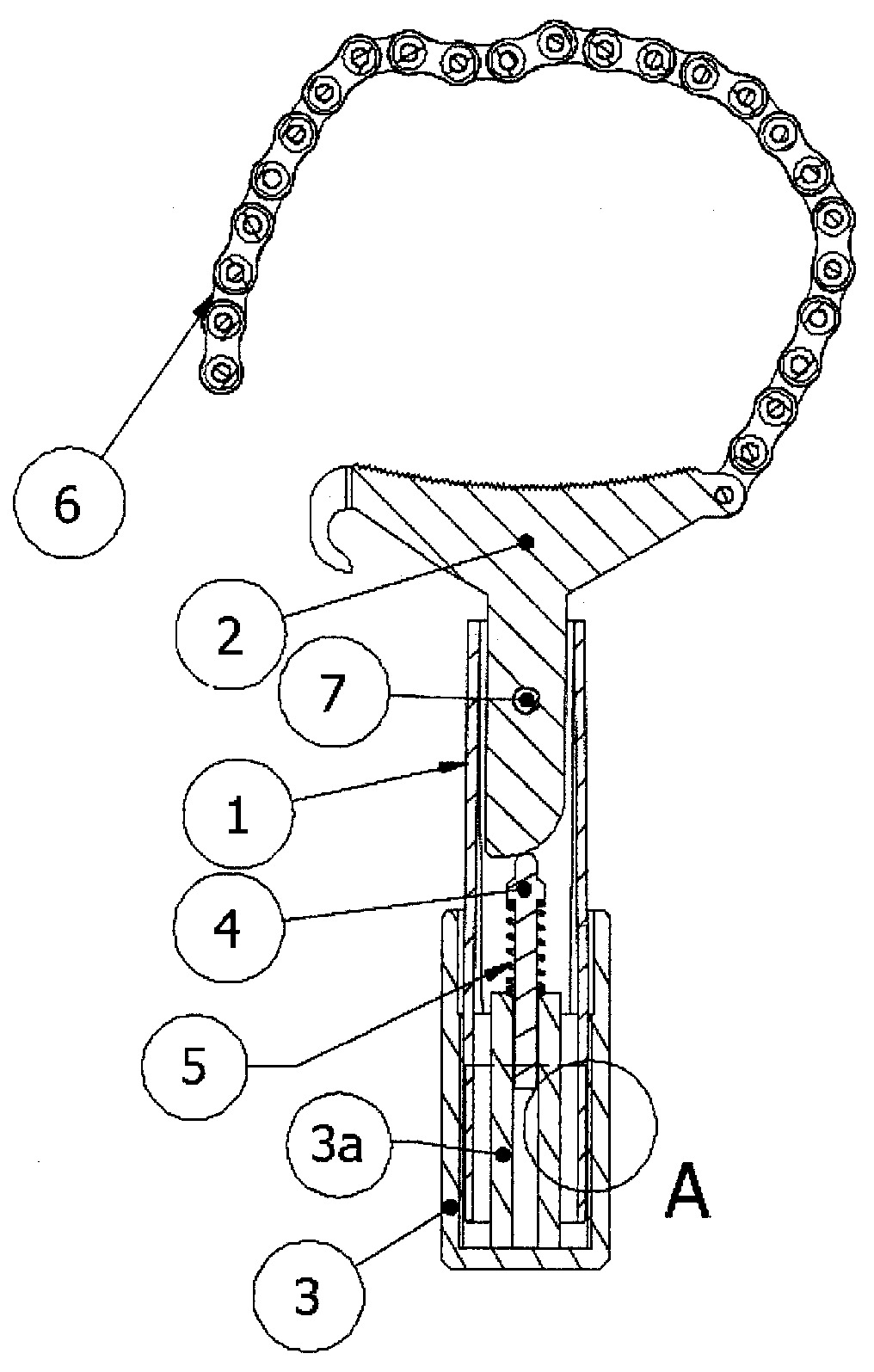

Przedmiotem zgłoszenia jest klucz dynamometryczny, zwłaszcza do dokręcania filtrów puszkowych typu spin - on. Klucz dynamometryczny posiada głowicę klucza, obudowę mechanizmu, łańcuch, obrotową rękojeść. Charakteryzuje się on tym, że rękojeść (3) posiada cylindryczny kształt i w jej wewnętrznej środkowej części znajduje się tuleja (3a). Na ściance rękojeści (3) od wewnętrznej strony znajduje się gwint, w który wkręcony jest gwint znajdujący się na zewnętrznej części korpusu klucza (1). W tulei (3a) umieszczony jest trzpień (4) ze sprężyną naciskową (5), która oparta jest dolną częścią o tuleję (3a). Górną częścią oparta jest o wypust trzpienia (4), przy czym trzpień (4) styka się swoim górnym końcem z dolnym końcem głowicy klucza (2), której dolna część zamocowana jest ruchomo w korpusie klucza (1) za pomocą sworznia (7). Do górnej części głowicy klucza (2) zamocowany jest łańcuch (6).
Date of filing with the Polish Patent Office or with the competent office abroad
2016-11-10
Date of publication in ‘WUP’ or equivalent foreign bulletin
2017-08-31
Exclusive right number
Pat.226773
Kamiński, M., & Budzyński, P. (2016). Klucz dynamometryczny. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17186
