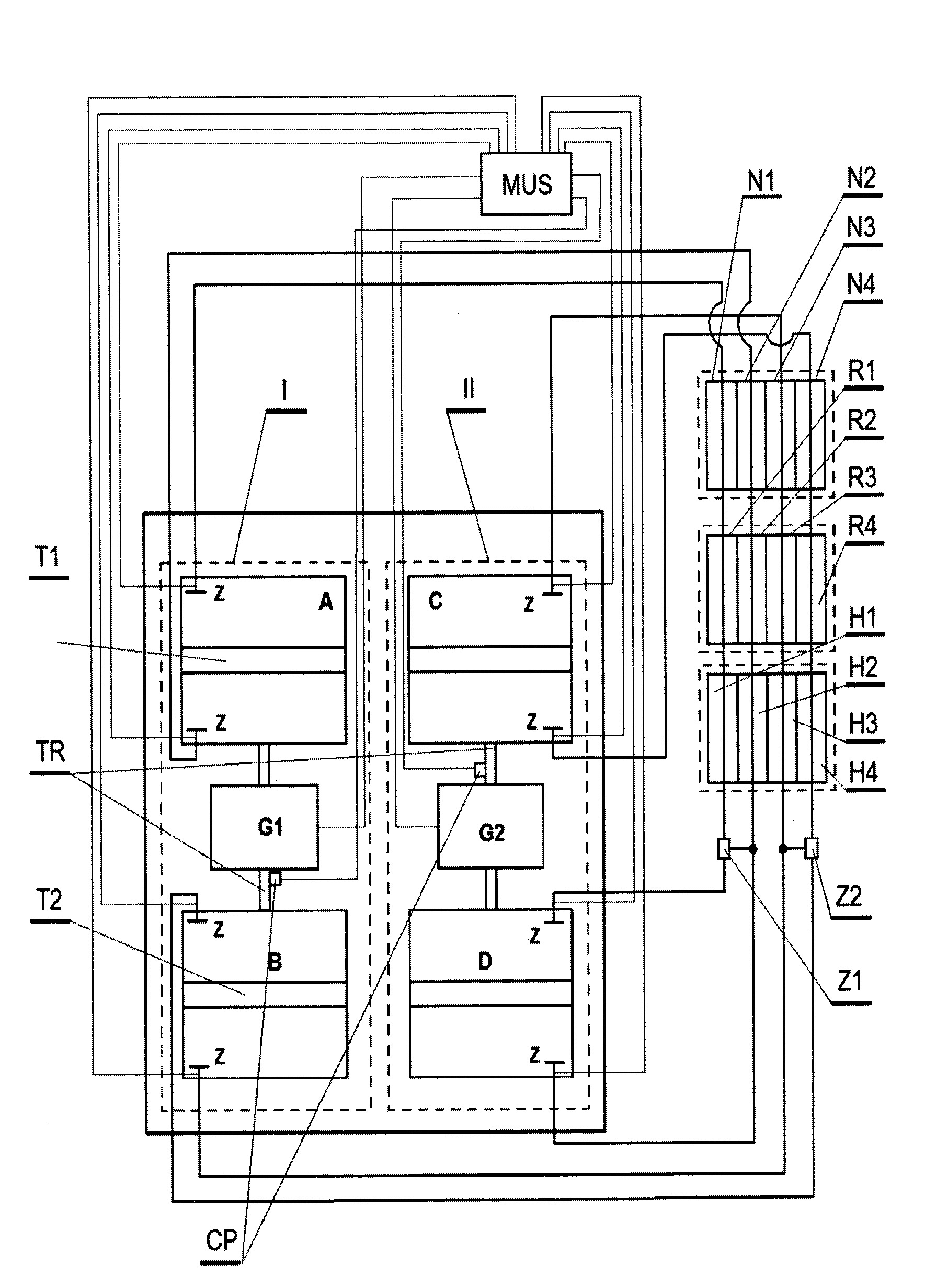

Maszyna tłokowa, pracująca w obiegu Stirlinga, składa się z co najmniej dwóch jednostek napędowych (I, II) z zsynchronizowanymi ze sobą tłoczyskami (TR). Cylindry (A, D) silników (I, II) oraz cylindry (B, C) silników (I, II) połączone są ze sobą przemiennie poprzez pakiety: podgrzewaczy (N1 ÷ N4), regeneratorów (R1 ÷ R4) i chłodnic (H1 ÷ H4). Na tłoczyskach (TR) umieszczone są jednostki, przetwarzające energię mechaniczną na elektryczną w postaci liniowych generatorów (G1, G2) prądowych. W celu realizacji obiegu termodynamicznego ustalane jest wzajemne położenie tłoczysk (TR) poszczególnych jednostek (I, II) napędowych. Położenia te ustalane są przez liniowe generatory (G1, G2) prądowe, pracujące wówczas jako silniki liniowe, które są sterowane mikroprocesorowym (MUS) układem sterującym za pomocą sygnałów z czujników (CP) położenia tłoczysk (TR).
Additional information
Application date
2013-01-24
WUP publication date
2019-02-28
Exclusive right number
Pat.231296
Płaska, S., & Płaska, W. (2013). Maszyna tłokowa pracująca w obiegu Stirlinga. https://hdl.handle.net/20.500.14629/16823
