Głowica do tribotestera z możliwością regulacji temperatury przeciwpróbek

Abstract

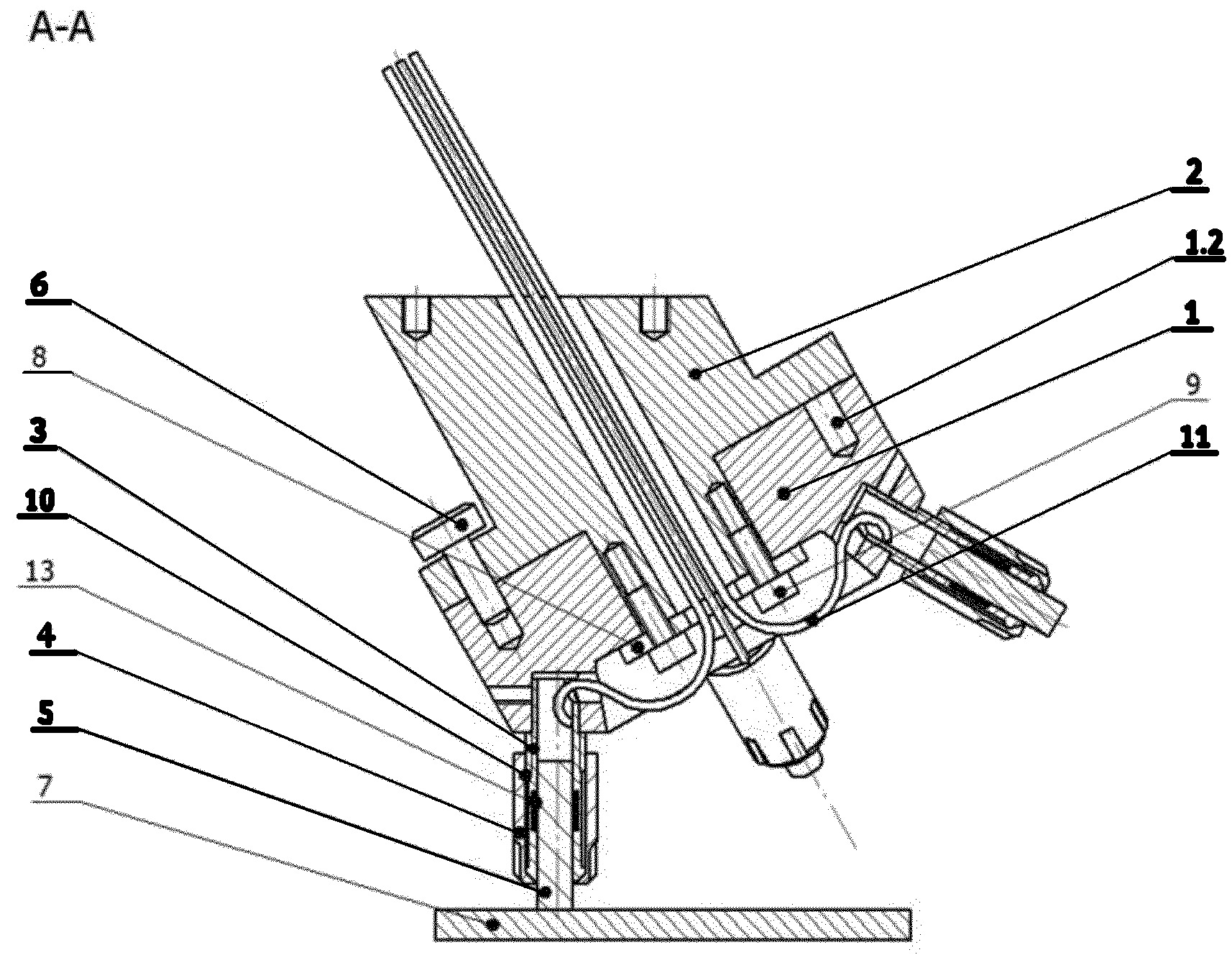

Przedmiotem wynalazku jest głowica do tribotestera z możliwością regulacji temperatury przeciwpróbek. Charakteryzuje się ona tym, że składa się z głowicy rewolwerowej (1), zamocowanej na trzpieniu z kołnierzem (2), posiadającej otwory montażowe na dolnej powierzchni rozmieszczone na jej obwodzie o zadany kąt (α) i do których zamocowane są tuleje zaciskowe (3) z nakrętkami (4). W tulejach zaciskowych (3) umieszczone są przeciwpróbki (5). Na górnej powierzchni głowicy rewolwerowej (1) znajdują się rozmieszczone promieniowo co zadany kąt (α1), w odległości (I) od osi głowicy rewolwerowej (1) otwory (1.2) głowicy. Trzpień z kołnierzem (2) posiada na kołnierzu otwór przelotowy znajdując się w odległości (I) od jego osi, w którym znajduje się trzpień ustalający (6) znajdujący się również w jednym z otworów (1.2) głowicy. W osi głowicy rewolwerowej (1) znajduje się otwór przelotowy, który odpowiada umiejscowieniu otworu przelotowego znajdującego się w osi trzpienia z kołnierzem (2). Tudzież w tulei zaciskowej (3) zamocowany jest element regulujący temperaturę (10), który podłączony jest, poprzez przewód zasilający (11) znajdujący się w osiowym otworze przelotowym trzpienia z kołnierzem (2), z układem zasilającym.
