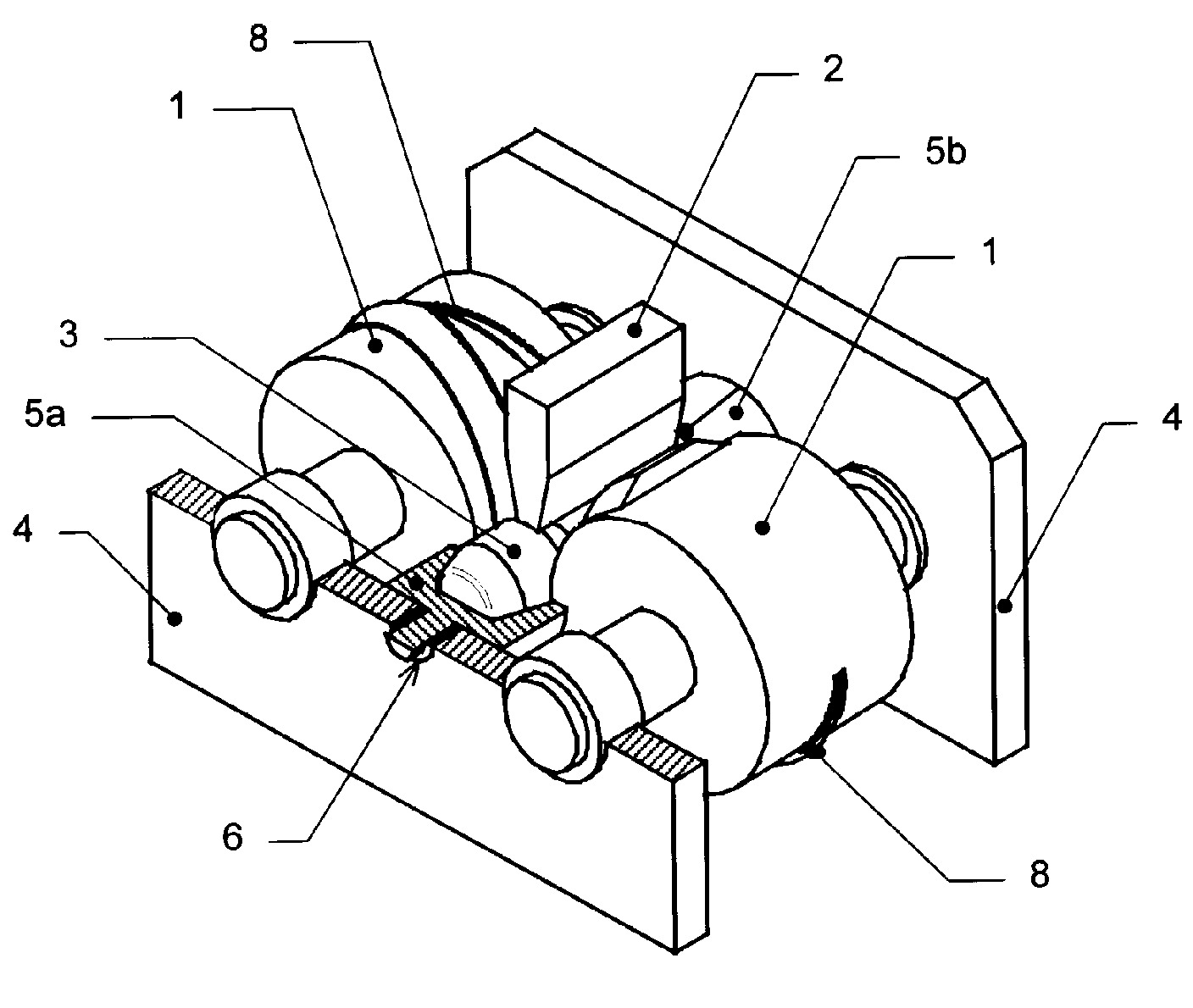

Sposób do walcowania odkuwek z zakuwaniem ich końców polega na walcowaniu za pomocą klinów. Swobodny koniec odkuwki wprowadzany jest w wykrój matrycy, po czym kliny, wcinając się w odkuwkę, redukują jej przekrój poprzeczny przemieszczając równocześnie materiał do wykroju nieruchomej matrycy aż do jej całkowitego wypełnienia. Walcowany materiał przemieszcza się do wykroju matrycy ruchomej, obracającej się w kierunku zgodnym z kierunkiem obrotu kształtowanego wyrobu. Urządzenie składa się z co najmniej dwóch walców (1) z klinami kształtującymi oraz dwóch rolek lub listew (2) podtrzymujących odkuwkę (3). W osi wzdłużnej odkuwki (3) urządzenie posiada, zamocowane na stałe na korpusie (4) walcarki, matryce pełne (5a) lub dzielone (5b) wzdłuż płaszczyzny osiowej, obejmujące swobodne końce obrabianej odkuwki (3), ułożyskowane obrotowo poprzez łożyska (6) w korpusie (4) walcarki.
Additional information
Application date
1999-11-19
WUP publication date
2005-01-31
Exclusive right number
Pat.188428
Pater, Z., & Weroński, W. (1999). Sposób i urządzenie do walcowania. https://hdl.handle.net/20.500.14629/17414
