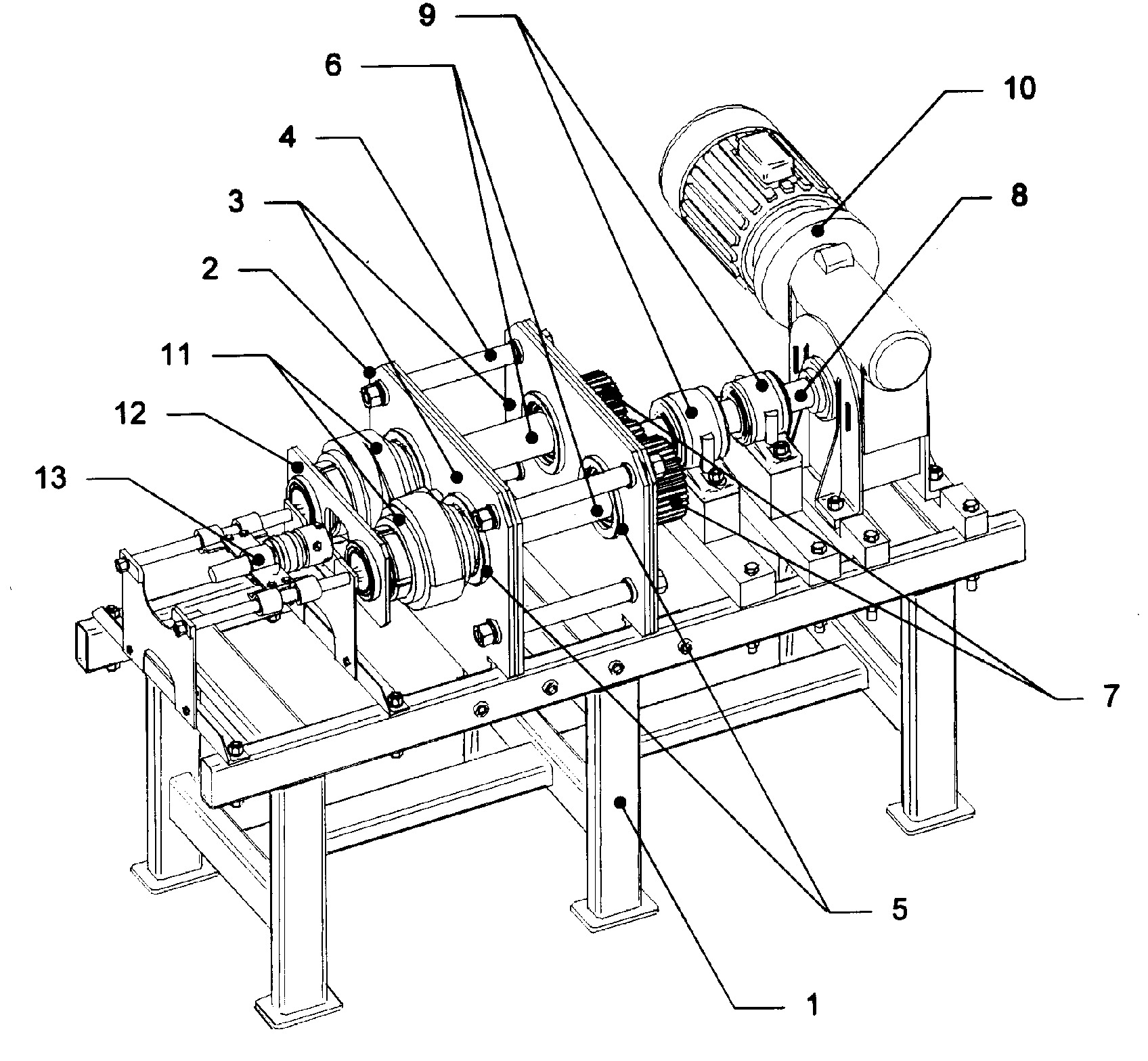

Urządzenie do walcowania, zwłaszcza poprzecznego, składa się z dwóch walców poziomych, które uzbrojone są w kliny, motoreduktora i przekładni zębatej. Na podstawie (1) zamocowana jest klatka (2) robocza, posiadająca dwa boki (3), połączone ze sobą w narożach czterema śrubami (4) łącznikowymi, każda z dwoma oprawami (5), w których mocowane są łożyska, a w nich wały (6) główne, na których, od strony napędu, zamocowane są koła (7) zębate, współpracujące z wałem pośrednim (8), łożyskowanym w oprawach (9), mocowanych do podstawy (1), współpracującym z motoreduktorem (10). Od strony roboczej na wałach (6) mocowane są walce (11) z wykonanymi klinami, a końce wałów (6) są spięte spinką (12) z centralnym otworem prostokątnym, przez który podawany jest materiał walcowany poprzez podajnik (13), mocowany na podstawie (1).
Additional information
Application date
1999-11-19
WUP publication date
2004-02-27
Exclusive right number
Ru.060187
Pater, Z., & Weroński, W. (1999). Urządzenie do walcowania. https://hdl.handle.net/20.500.14629/18131
