Urządzenie do pomiaru wilgotności powietrza

Alternative title
Device for measuring air humidity
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2010
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.391573
Abstract PL

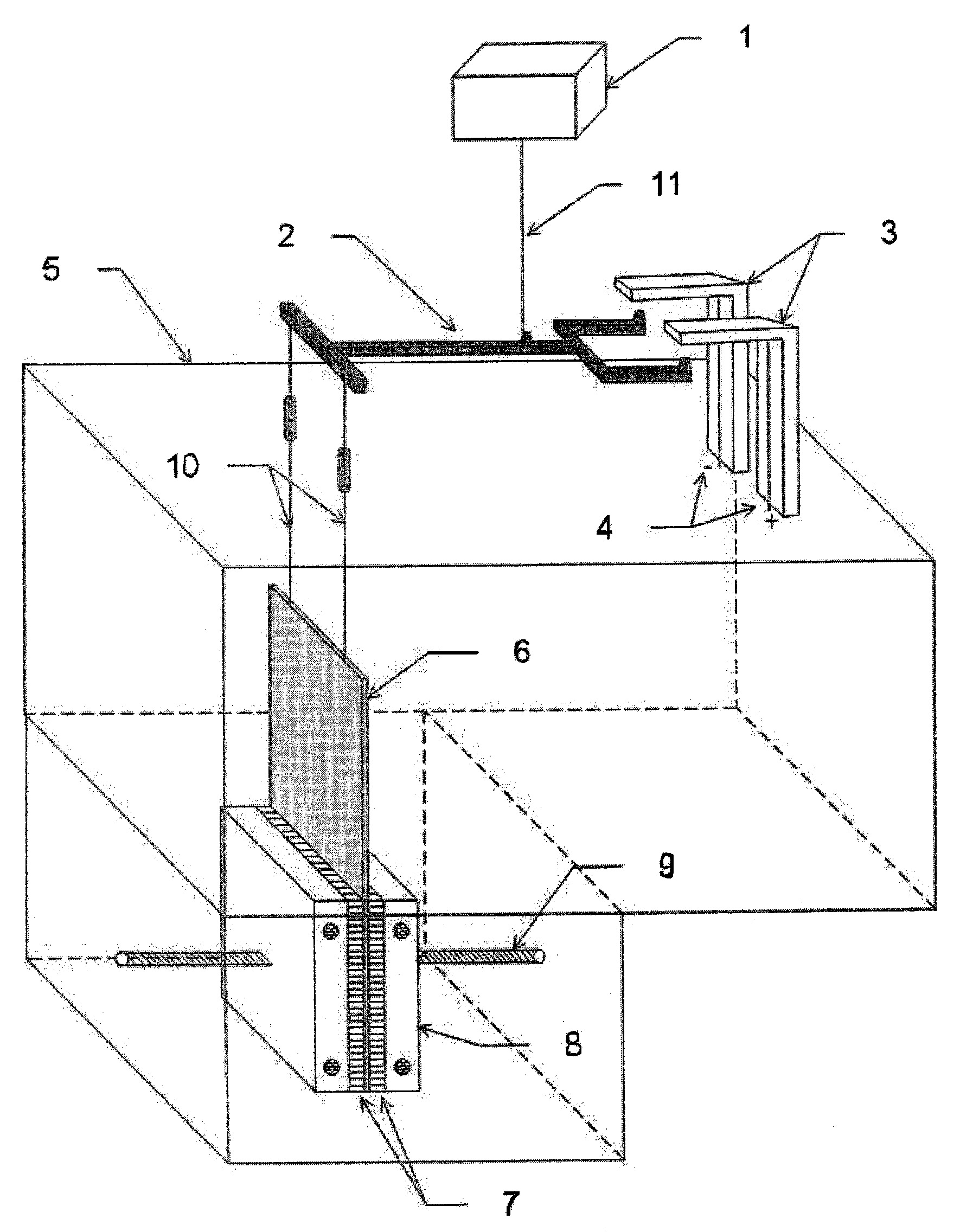

Urządzenie do pomiaru wilgotności powietrza charakteryzuje się tym, że chłodzona blaszka (6) umieszczona jest pomiędzy dwoma ogniwami (7) Peltiera, których zimne powierzchnie przylegają do chłodzonej blaszki (6), a każde z ogniw chłodzone jest cieczą poprzez bloki (8) wodne umieszczone na każdym z nich, a całość układu dociśnięta jest do siebie za pomocą dwóch śrub (9), które umożliwiają zaciśnięcie ogniw (7) Peltiera na chłodzonej blaszce (6) oraz odsunięcie ich na czas ważenia blaszki, która to zawieszona jest na drucikach (10) termopary umożliwiających pomiar temperatury blaszki (6), przy czym druciki (10) umocowane są do dźwigni (2), opartej o dwa wsporniki (3), na których wyprowadzone są "zimne" końce termopary (4), przy czym dźwignia (2) za pomocą cięgna (11) połączona jest z wagą (1), a elementy pomiarowe umieszczone są w hermetycznej obudowie (5), z której wyprowadzone są przewody systemu chłodzenia wodnego, zapewniającego chłodzenie niezbędne do osiągnięcia dostatecznie niskiej temperatury blaszki (6) pomiarowej, natomiast ciecz chłodząca w układzie chłodzenia porusza się w dwóch obiegach, pomiędzy którymi zainstalowane zostały ogniwa Peltiera z wymiennikami ciepła, a każdy z obiegów zaopatrzony jest w pompę wymuszającą obieg cieczy chłodzącej, w pierwszym obiegu przez radiator oddający ciepło do otoczenia, a w drugim obiegu przez bloki (8) wodne odbierające ciepło od ogniw (7) Peltiera chłodzących blaszkę (6) pomiarową.
Date of filing with the Polish Patent Office or with the competent office abroad
2010-06-21
Date of publication in ‘WUP’ or equivalent foreign bulletin
2014-09-30
Exclusive right number
Pat.218000
Statistics
2Views
8Downloads
Lozbin, V., & Bylicki, P. (2010). Urządzenie do pomiaru wilgotności powietrza. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/16923
