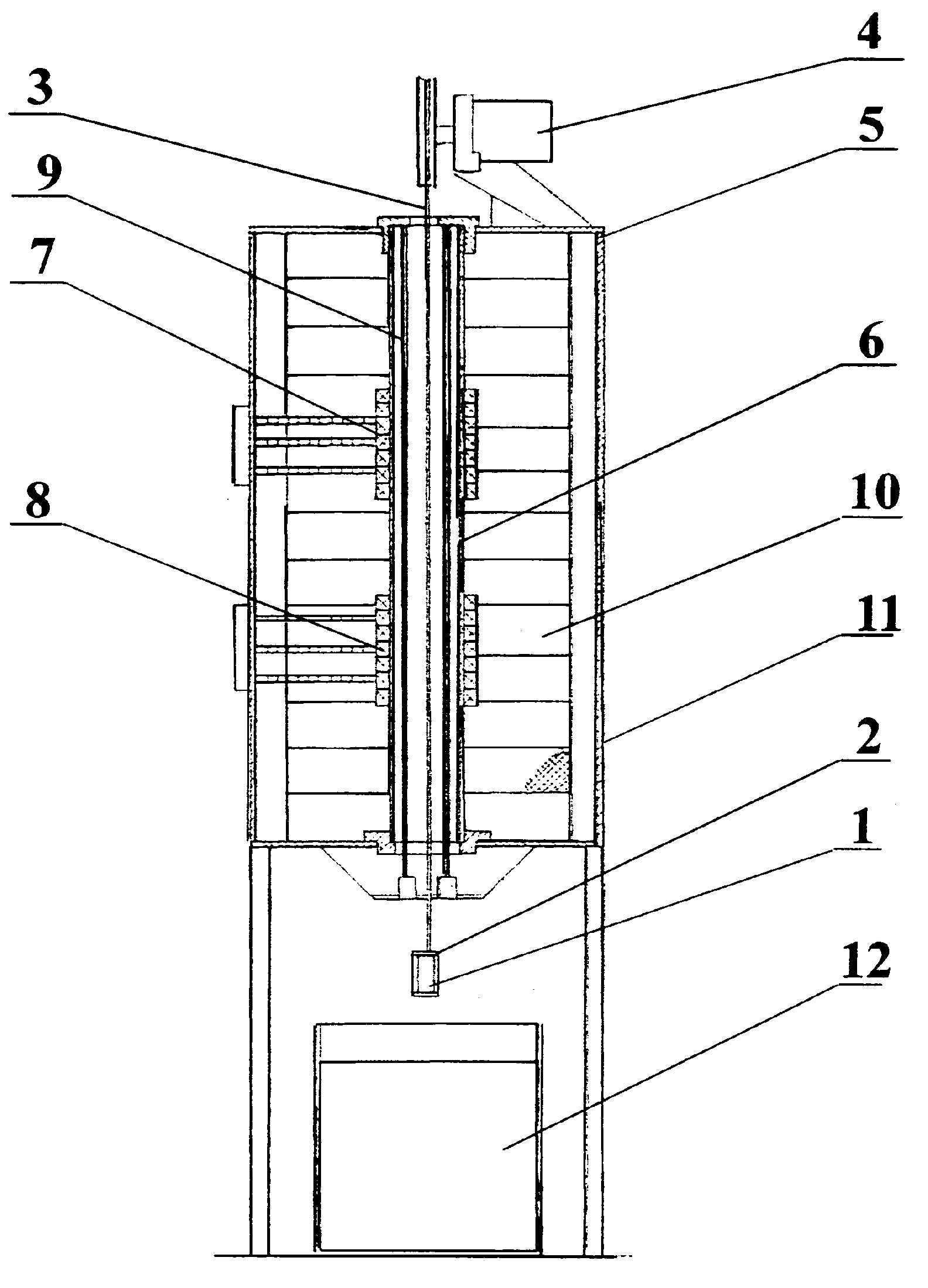

Wynalazek dotyczy sposobu badania zmęczenia cieplnego powłok metalicznych lub ceramicznych, polegającego na cyklicznych ogrzewaniach i chłodzeniach próbek prostopadłościennych z jednostronnie wykonaną powłoką. Prostopadłościenne próbki (1) są umieszczone na pionowych ścianach litego, sześciennego, metalowego uchwytu (2) izlolowanego cieplnie od gory i od dołu, podwieszonego na cięgnie (3), zamocowanym na kole silnika (4) elektrycznego dwustronnego działania, posadowionego na górnej ścianie prostopadłościennego korpusu pieca (5) i przemieszczanego wewnątrz pionowej rury (6) ceramicznej, od góry częściowo zamkniętej z wykonanymi na zewnętrznej tworzącej parami (7, 8) sekcji grzejnych otoczonych umieszczonymi warstwowo płytami (10) włókniny ograniczonymi z zewnątrz nieruchomymi ścianami (11) i przeciwległymi im ruchomymi ścianami obudowy. Na wysokości sekcji (7, 8), w rurze (6) ceramicznej, zamknięte w cienkich rurkach ceramicznych umieszczone są termopary (9), a pod rurą ceramiczną (6) ustawiony jest pojemnik (12) z medium chłodzącym.
Additional information
Application date
2000-09-22
WUP publication date
2007-02-28
Exclusive right number
Pat.193430
Hejwowski, T. (2000). Sposób i układ do badania zmęczenia cieplnego powłok. https://hdl.handle.net/20.500.14629/17032
