Narzędzia i sposób kształtowania na zimno odkuwek cienkościennych

Abstract

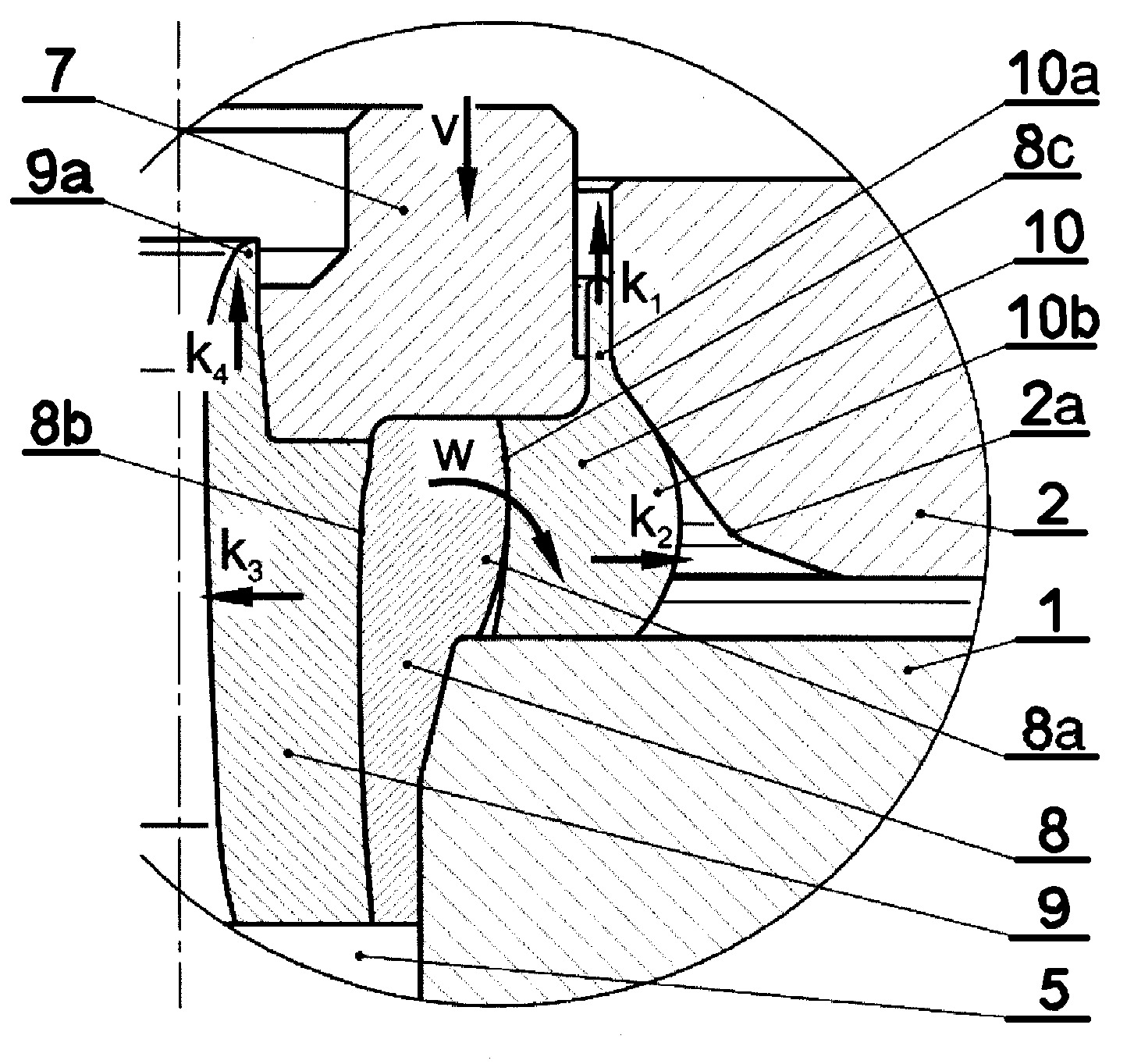

Narzędzie do kształtowania na zimno odkuwek cienkościennych charakteryzuje się tym, że na korpusie matrycy dzielonej (1) w kształcie tulei znajduje się górna część matrycy (2) w kształcie pierścienia z wykrojem roboczym (2a) od wewnętrznej strony, w której znajduje się opaska plastyczna, w kształcie pierścienia i wykonana z materiału o mniejszym oporze plastycznego płynięcia od materiału wsadu. W dolnej części korpusu matrycy dzielonej (1) znajduje się wyrzutnik (5), nad którym, wewnątrz wsadu w kształcie rury, znajduje się rdzeń plastyczny, w kształcie rury i wykonany z materiału o mniejszym oporze plastycznego płynięcia od materiału wsadu. Nad górną częścią matrycy (2) znajduje się stempel (7) z otworem roboczym o przekroju poprzecznym w kształcie koła, oraz wykrojem roboczym od strony korpusu matrycy dzielonej (1) i górnej części matrycy (2). Sposób kształtowania na zimno odkuwek cienkościennych polega na tym, że w środku wsadu o kształcie rury umieszcza się rdzeń plastyczny w kształcie rury, następnie wsad wraz z rdzeniem plastycznym umieszcza się w korpusie matrycy dzielonej (1) na wyrzutniku (5). Następnie opaskę plastyczną w kształcie pierścienia umieszcza się pomiędzy wsadem a wykrojem roboczym (2a) górnej części matrycy (2). W dalszej kolejności uruchamia się stempel (7), który wykonuje ruch postępowy z prędkością (v) w kierunku korpusu matrycy dzielonej (1) i odkształca się wsad. Następnie odsuwa się stempel (7) od korpusu matrycy dzielonej (1) i uruchamia się wyrzutnik (5), który wykonuje skok w kierunku stempla (7), oraz wyjmuje się odkuwkę cienkościenną (8) z kołnierzem (8a) wraz z rdzeniem odkształconym (9), który następnie nagrzewa się do temperatury topnienia i usuwa się go ze środka odkuwki cienkościennej (8). W dalszej kolejności odsuwa się górną część matrycy (2) w kierunku od korpusu matrycy dzielonej (1) i usuwa się opaskę odkształconą (10).
