Sposób łączenia elementów rur preizolowanych w systemach preizolowanych dwururowych

Alternative title
Method for joining elements of pre-insulated pipes in pre-insulated two-pipe systems
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2009
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.388136
Abstract PL

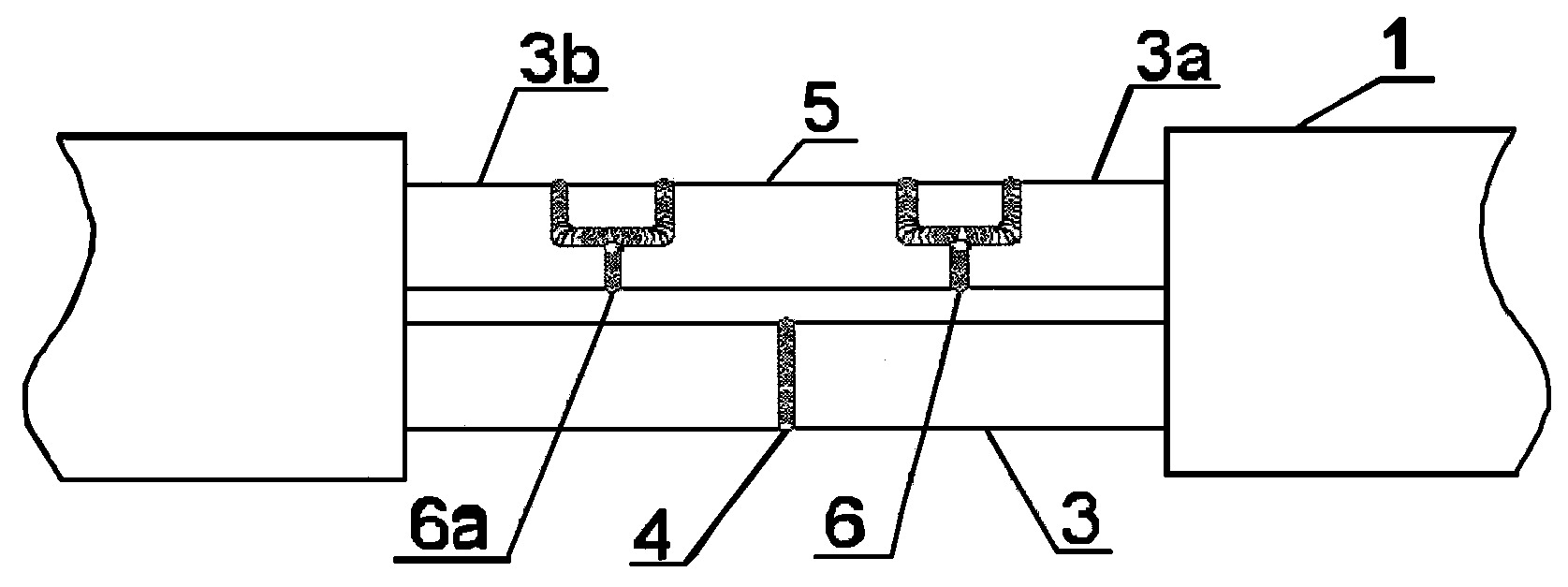

Sposób łączenia elementów rur preizolowanych w systemach preizolowanych dwururowych, polegający na łączeniu ze sobą odcinków rur za pomocą spawania doczołowego, charakteryzuje się tym, że znajdujące się w osłonie (1) wypełnionej pianą poliuretanowej rury przewodowe stalowe (3, 3a, 3b) łączy się poprzez spawanie doczołowe, przy czym końce rury (3) dolnej łączy się ze sobą spoiną zewnętrzną poprzez spawanie doczołowe obwodowe spoiną (4), zaś odcinki rury (3a i 3b) górnej przecina się w dwóch końcach wycięciem w kształcie litery "L", a następnie wstawia się łącznik (5) z końcami wyciętymi w kształcie litery "L" i łączy się ze sobą końce rury (3a i 3b) z łącznikiem (5) spoinami wewnętrznymi (6 i 6a) oraz wstawia się wycinki na górną część końców (3a i 3b) i łącznika (5) i łączy się je ze sobą za pomocą spoin zewnętrznych.
Date of filing with the Polish Patent Office or with the competent office abroad
2009-05-28
Date of publication in ‘WUP’ or equivalent foreign bulletin
2013-06-28
Exclusive right number
Pat.214035
Statistics
4Views
23Downloads
Krukowski, I. (2009). Sposób łączenia elementów rur preizolowanych w systemach preizolowanych dwururowych. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17011
