Komora pieca

Abstract

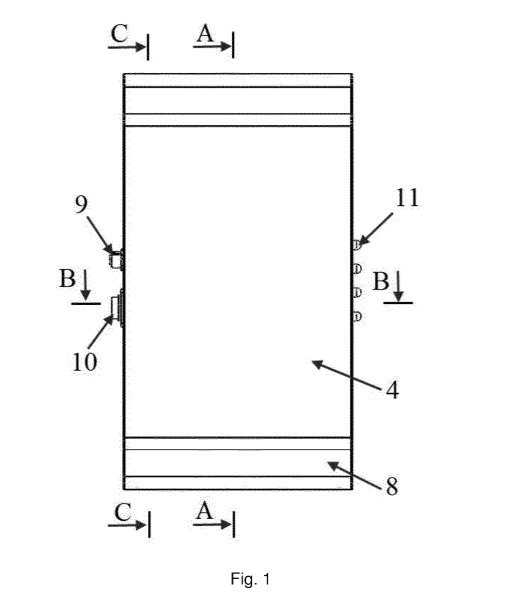

Przedmiotem zgłoszenia jest komora pieca, posiadająca dolną i górną część pieca, izolacje, grzałki elektryczne, pokrywy boczne, czujnik temperatury. Charakteryzuje się ona tym, że składa się z części dolnej (1) podzielonej w pionie na sekcję środkową oraz dwie sekcje boczne (1.2). Sekcja środkowa podzielona jest w poziomie na dwie sekcje — sekcje środkową dolną (1.1.1) i sekcje środkową górną (1.1.2) otwartą od góry. W dolnych ściankach sekcji bocznych (1.2) i strefach górnych zewnętrznych ścianek bocznych znajdują się przelotowe otwory A1, A2 do przestrzeni zewnętrznej. W dolnej ściance sekcji środkowej dolnej (1.1.1) zamocowany jest wentylator (2), oraz w przedniej i tylnej ściance sekcji środkowej dolnej znajdują się przelotowe otwory B1, B2 do wydzielonych przestrzeni ułożonych równolegle do przedniej i tylnej ścianki części dolnej (1) a w ściankach przestrzeni znajdują się przelotowe otwory C łączące ją z sekcjami bocznymi (1.2). W sekcji środkowej górnej (1.1.2), do jej bocznych ścian zamocowane są grzałki elektryczne (3). Na części dolnej (1) znajduje się pokrywa (4). Wewnątrz komory pieca znajduje się czujnik temperatury (5).
