Interaktywny model 3D budynku kościoła

Abstract

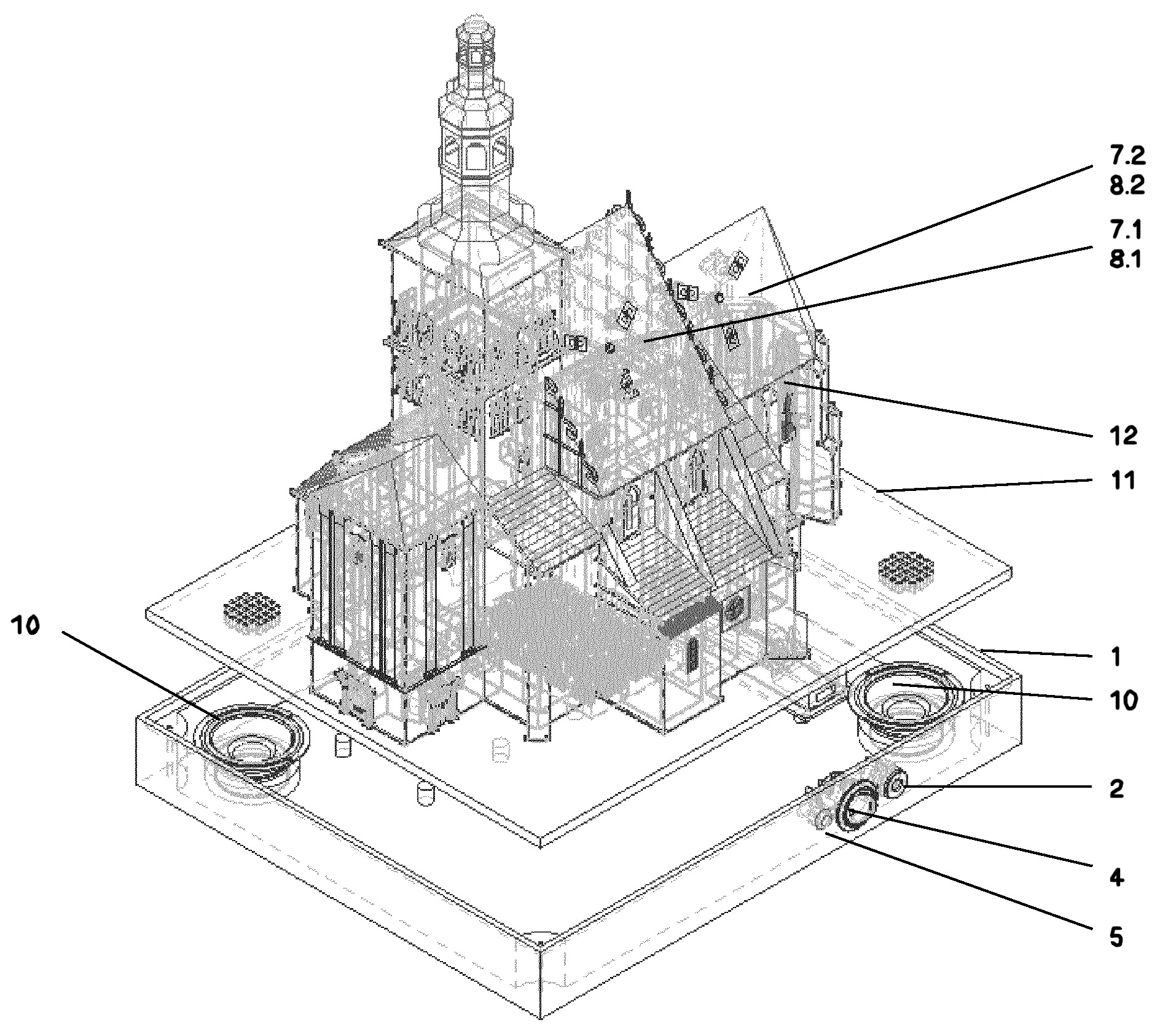

Przedmiotem wynalazku jest interaktywny model 3D budynku kościoła posiadający bryłę budynku, składa się z kasety (1) otwartej od góry, na ściance której znajduje się wejście zasilające (2), podłączone do modułu zasilania akumulatorowego, który podłączony jest poprzez włącznik (4) z diodą (5) do mikrokontrolera połączonego z wejściami modułów zbliżeniowych (7.1, 7.2) oraz wyjściami z diodami sygnalizacyjnymi (8.1, 8.2). Mikrokontroler podłączony jest wyjściem do modułu odtwarzania próbek audio, który podłączony jest do modułu głośnika (10). Na kasecie znajduje się podstawa (11) z modelem 3D budynku kościoła (12). Każdy z modułów zbliżeniowych (7.1, 7.2) o kształcie trójramiennej gwiazdy o kątach rozwarcia równych 120° składa się z trzech czujników zbliżeniowych, z których pierwszy czujnik zbliżeniowy ma orientację pionową i jest skierowany do dołu, a kolejne leżą na następnych ramionach gwiazdy i znajdującej się pomiędzy nimi diody sygnalizacyjnej (8.1, 8.2). Każdy czujnik zbliżeniowy składa się z nadajnika czujnika i odbiornika czujnika połączonych z komparatorem napięcia. Nadajniki czujników we wszystkich czujnikach zbliżeniowych znajdują się od strony diody sygnalizacyjnej (8.1). Na prawej połaci dachu nawy głównej budynku kościoła znajduje się pierwszy moduł zbliżeniowy (7.1), na prawej połaci dachu prezbiterium znajduje się drugi moduł zbliżeniowy (7.2), na lewej połaci dachu nawy głównej znajduje się trzeci moduł zbliżeniowy. Na lewej połaci dachu nawy bocznej znajduje się czwarty moduł zbliżeniowy. Na dachu zakrystii przy prezbiterium znajduje się piąty moduł zbliżeniowy.
