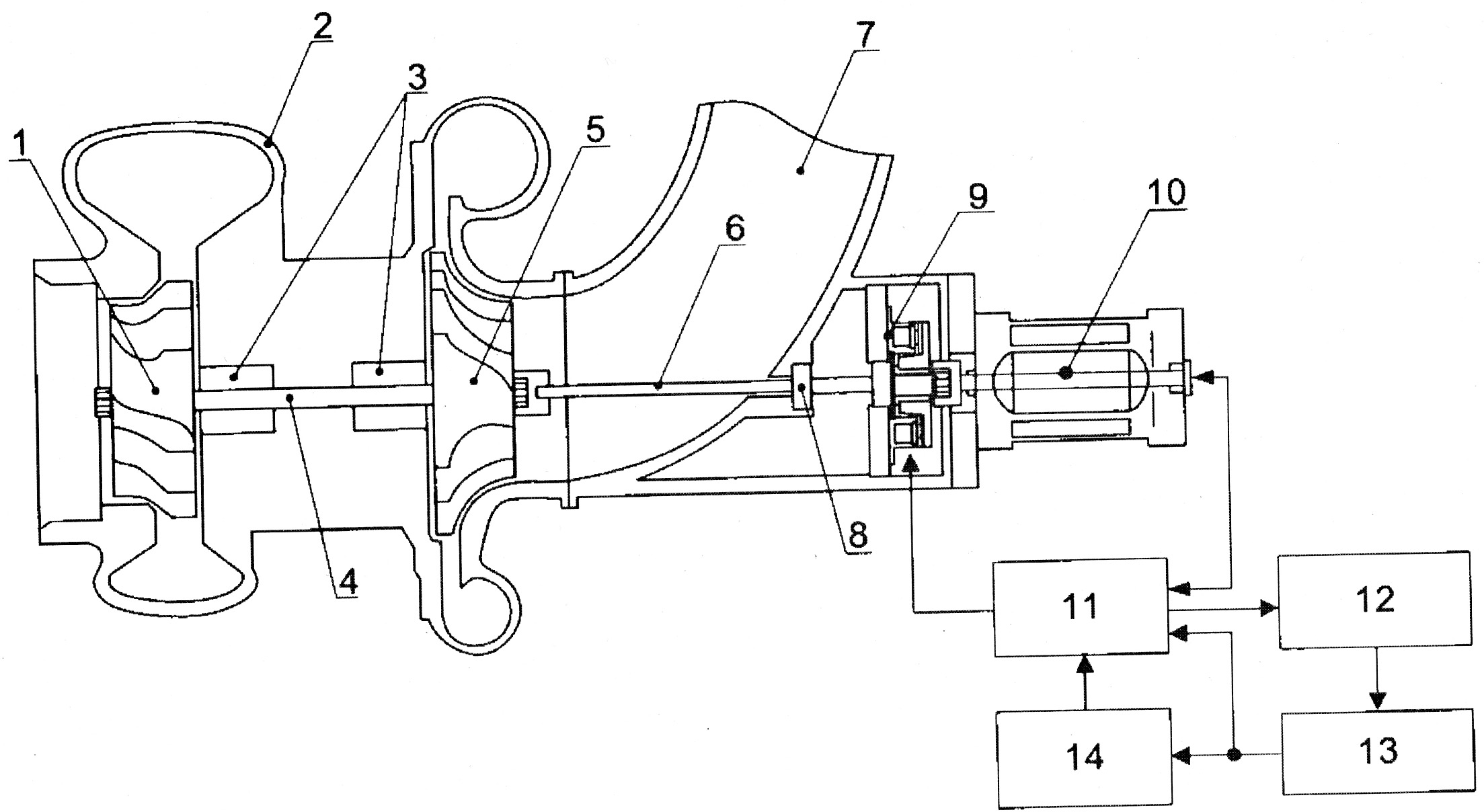

Przedmiotem zgłoszenia jest turbosprężarka hybrydowa, która składa się z obudowy (2), w której znajduje się wał turbosprężarki (4), który jest osadzony na łożyskach (3), na którym znajdują się wirnik turbiny (1) oraz wirnik sprężarki (5), zaś do wału turbosprężarki (4) podłączony jest wał przejściowy (7), na którym osadzone jest uszczelnienie (8), znajdujące się w obudowie (6), przy czym wał przejściowy (7) podłączony jest do sprzęgła elektromagnetycznego (9), połączonego z silnikiem elektrycznym (10), natomiast sprzęgło elektromagnetyczne (9) jest sterowane za pomocą elektronicznego układu sterowania pracą sprzęgła i silnika elektrycznego (11), który jednocześnie podłączony jest elektrycznie z silnikiem elektrycznym (10), zaś elektroniczny układ sterowania pracą sprzęgła i silnika (11) podłączony jest elektrycznie do układu rekuperacji energii (12), układem sterowania silnika (14) oraz z układem zasilania (13), przy czym układ rekuperacji energii (12) podłączony jest do układu zasilania (13).
Additional information
Application date
2017-07-24
WUP publication date
2023-03-06
Exclusive right number
Ru.072935
Paszko, M., & Łygas, K. (2017). Turbosprężarka hybrydowa. https://hdl.handle.net/20.500.14629/18172
