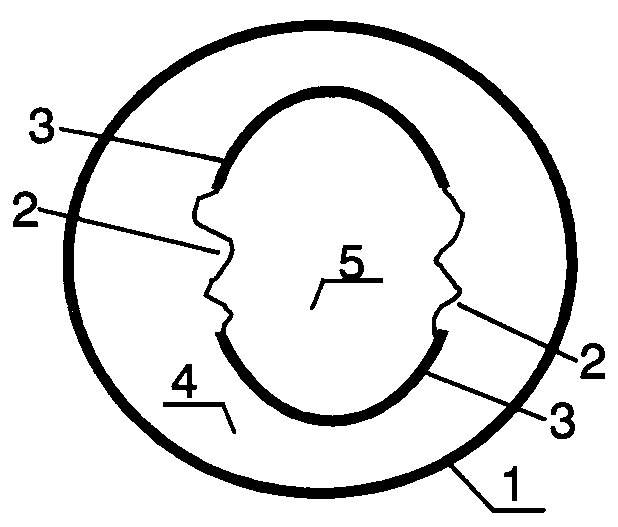

Rura hydrauliczna o zmiennej średnicy wewnętrznej składa się ze sztywnej rury płaszczowej (1), pełniącej rolę ochronną układu, jak również elementu umożliwiającego utrzymywanie wymaganego ciśnienia w przestrzeni (4) międzyrurowej, przewodu (2) oraz zbrojenia tego przewodu, wykonanego z elementu sztywnego (3). Przewód może być wykonany bez zastosowania zbrojenia przewodów elastycznych oraz z zastosowaniem zbrojenia na całej długości w kształcie sztywnych wycinków okręgu, składającego się z dwóch elementów sztywnych lub z zastosowaniem do tego celu większej liczby elementów, gdzie liczba elementów zbrojenia zależna jest od średnicy rury płaszczowej (1), wymaganego zakresu przepustowości przewodu elastycznego (2) oraz od spodziewanego zakresu ciśnień pracy układu.
Additional information
Application date
2007-09-18
WUP publication date
2010-07-30
Exclusive right number
Pat.206168
Kowalski, D. (2007). Rura hydrauliczna o zmiennej średnicy wewnętrznej. https://hdl.handle.net/20.500.14629/16980
