Dyfuzor, zwłaszcza do turbiny wiatrowej

Alternative title
Diffuser, preferably for the wind turbine
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2013
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.405764
Abstract PL

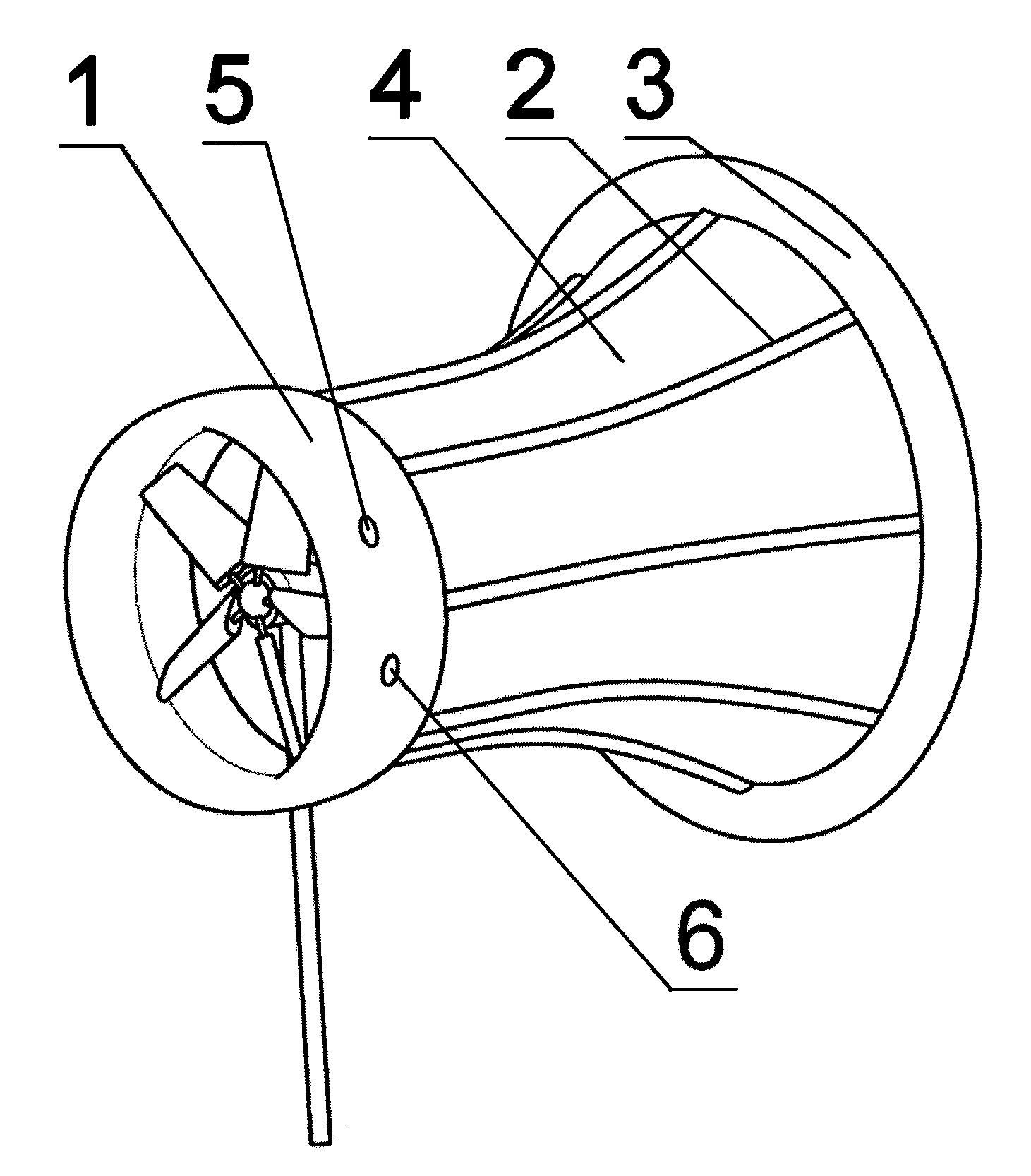

Dyfuzor, zwłaszcza do turbiny wiatrowej, o regulowanej geometrii, zamocowany jest na osi nośnej. Wewnątrz osi nośnej znajduje się zespół turbiny wiatrowej posiadającej łopaty w ilości od 2 do 32. Część środkowa zespołu turbiny wiatrowej znajduje się na osi głównej obrotowej, która zamocowana jest ruchomo lub nieruchomo względem osi nośnej. Oś nośna zamocowana jest ruchomo lub nieruchomo względem układu mocującego. Dyfuzor składa się z elementu (1) w kształcie sztywnego, wydrążonego pierścienia, przy czym do powierzchni bocznej wydrążonego pierścienia po jego obwodzie zamocowane są przewody (2) z materiału sprężystego. Przewody (2) zewnętrznymi końcami połączone są z elementem (3) pierścieniowym, wydrążonym wewnątrz, z materiału sprężystego. Natomiast do elementu (1) w kształcie sztywnego, wydrążonego pierścienia, elementu (3) pierścienia wydrążonego wewnątrz z materiału sprężystego oraz przewodów (2) z materiału sprężystego zamocowany jest co najmniej jeden element (4) powierzchniowy z materiału sprężystego. Do elementu (1) w kształcie sztywnego, wydrążonego pierścienia zamocowany jest zawór (5) doprowadzający płyn do wnętrza elementu (1) w kształcie sztywnego, wydrążonego pierścienia o ciśnieniu wyższym od atmosferycznego oraz zawór (6) odprowadzający płyn. Element (3) posiada większą rozciągliwość od przewodów (2) z materiału sprężystego.
Date of filing with the Polish Patent Office or with the competent office abroad
2013-10-24
Date of publication in ‘WUP’ or equivalent foreign bulletin
2016-06-30
Exclusive right number
Pat.222125
Statistics
2Views
23Downloads
Wendeker, M., & Magryta, P. (2013). Dyfuzor, zwłaszcza do turbiny wiatrowej. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/16879
