Układ i sposób zasilania grzejnika centralnego ogrzewania oraz grzejnik dla tego układu

Abstract

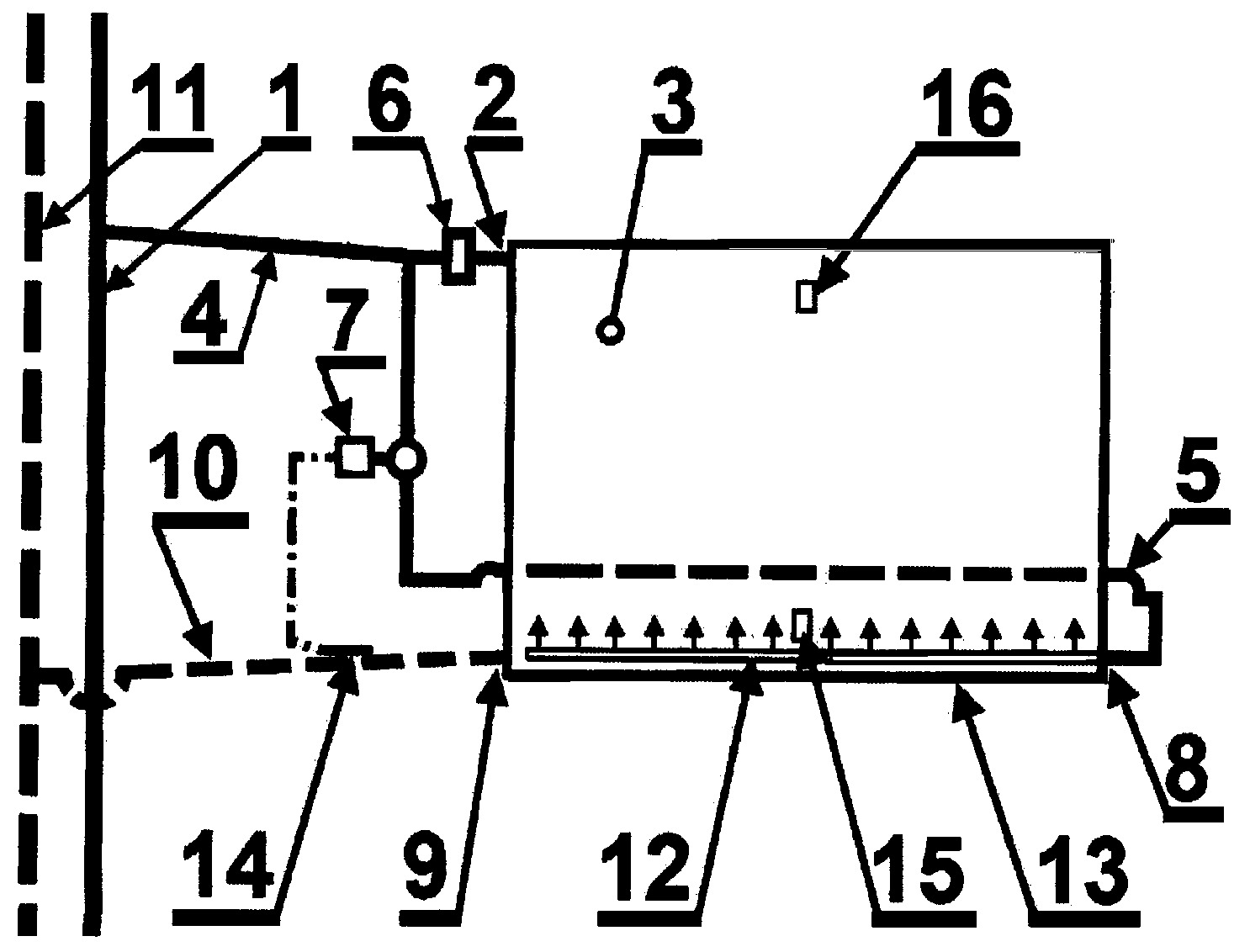

Przedmiotem wynalazku jest układ i sposób zasilania grzejnika centralnego ogrzewania oraz grzejnik płytowy dla tego układu. Celem jego jest poprawa dokładności rozliczania kosztów ciepła w budynkach wielorodzinnych oraz stworzenie dla lokatorów dodatkowej zachęty do oszczędnego gospodarowania ciepłem. Układ charakteryzuje się tym, że grzejnik centralnego ogrzewania konwekcyjny przyścienny (3) połączony jest dodatkowo z pionem zasilającym (1) poprzez otwór dopływowy dolny (8) przewodem (5) posiadającym zawór termostatyczny (7). Wewnątrz w dolnej części grzejnika (3) znajduje się kolektor (12) połączony z wlotem dolnym (8) grzejnika (3). W przypadku grzejnika centralnego ogrzewania konwekcyjnego przyściennego płytowego (17) w jego części dolnej posiada on drugi otwór (24) dopływowy, którego oś jest równoległa do krawędzi podłużnej grzejnika płytowego. Sposób zasilania układu grzejnika centralnego ogrzewania konwekcyjnego przyściennego (3) polega na tym, że w celu uzyskania i utrzymania zadanej niższej temperatury w pomieszczeniu doprowadza się czynnik grzewczy przewodem posiadającym element dławiący (6) do górnego otworu dopływowego (2) grzejnika (3) i odprowadza się otworem wypływowym (9) i przewodem (10) do pionu powrotnego (11). Natomiast w celu uzyskania zadanej wyższej temperatury w pomieszczeniu grzejnik (3) zasila się również poprzez otwór dopływowy dolny (8) przewodem (5) z zamontowanym zaworem termostatycznym (7).
